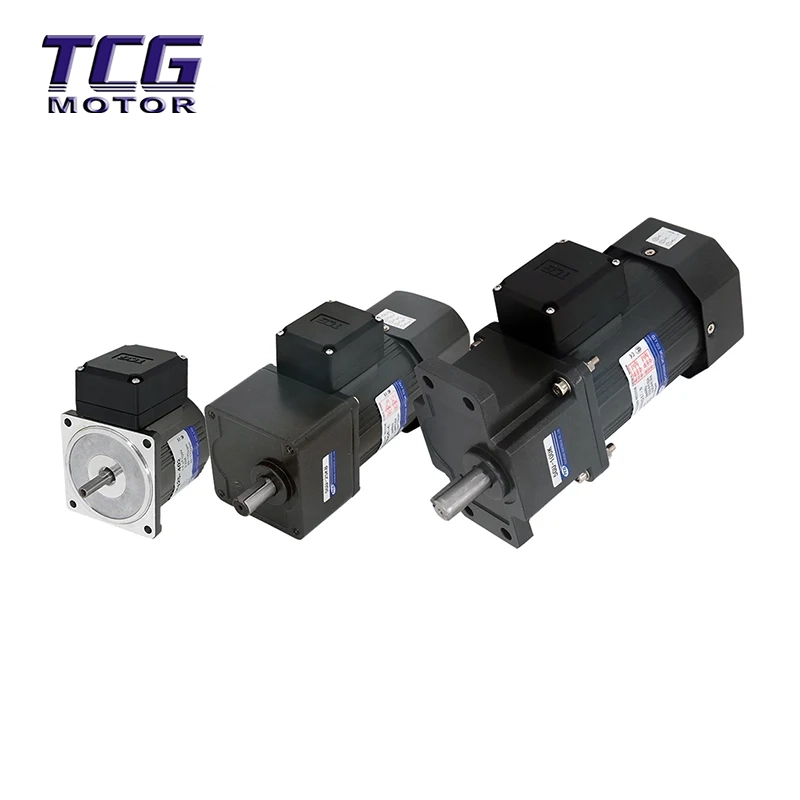

Mikro sebességszabályozó motor

A Hengfu, egy professzionális kínai motorgyár nagy teljesítményű, 120 W-os mikrosebességszabályozó motort kínál. Ez a mikrosebesség-szabályozó motor támogatja az egyfázisú 220 V-ot és a háromfázisú 380 V-ot is, így egyenletes fordulatszám-szabályozást biztosít az automatizáláshoz. A stabilitásra és alacsony zajszintre tervezett gyári 120 W-os sorozatunk CE/ISO9001 tanúsítvánnyal rendelkezik. Tökéletes nagykereskedelmi és OEM/ODM projektekhez, ideális pontos energiamegoldás szállítószalagokhoz, csomagolásokhoz és orvosi berendezésekhez.

Kérdés küldése

termékleírás

A Micro Speed Control Motort a modern ipari automatizálás pontosságára és megbízhatóságára tervezték. A robusztus 4 pólusú szerkezetnek köszönhetően 1420 RPM névleges fordulatszámmal rendelkezik, jelentősen csökkentve a rezgést és a zajt a 2 pólusú alternatívákhoz képest. Ez a motor kiváló az olyan alkalmazásokban, amelyek gyakori indítást/leállítást és egyenletes, alacsony fordulatszámú nyomatékot igényelnek. A nagy szilárdságú alumíniumötvözet háznak köszönhetően kiváló hőelvezetést biztosít, hosszú élettartamot biztosít folyamatos működés mellett is. Forrásgyártóként mélyreható testreszabást biztosítunk a tengelyméretek, a rögzítőkarimák és a vezetékek tekintetében, biztosítva a zökkenőmentes integrációt az Ön konkrét gépeibe.

Tai Chuang motor (egyfázisú)

Indukciós motor folyamatos besorolása

Modell sz.		Erő (w)	Kerületi számú hullám (Hz)	Feszültség (V)	Indul Fordulás Pillanat (kg/cm)	Értékelés		Indítsa el a Kondenzátort		Fogaskerék modellszáma			Nem.
Hengeres Erőtengely	Fogaskerék vágás Erőtengely	Erő (w)	Kerületi számú hullám (Hz)	Feszültség (V)	Indul Fordulás Pillanat (kg/cm)	Fordulás Pillanat (kg/cm)	Visszafordítás Nem. (fordulat)	Kapacitás (μF)	Ellenállás Feszültség (WV)	Párosítás Hordozó	Olajcsapágy és Palning Hordozó Kombinált	Középső Felszerelés	Nem.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN K	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU KB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GU K			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

A mikroredukciós motor megengedett nyomatéktáblázata

Csökkentési arány (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Kimeneti sebesség (50Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Kimeneti sebesség (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

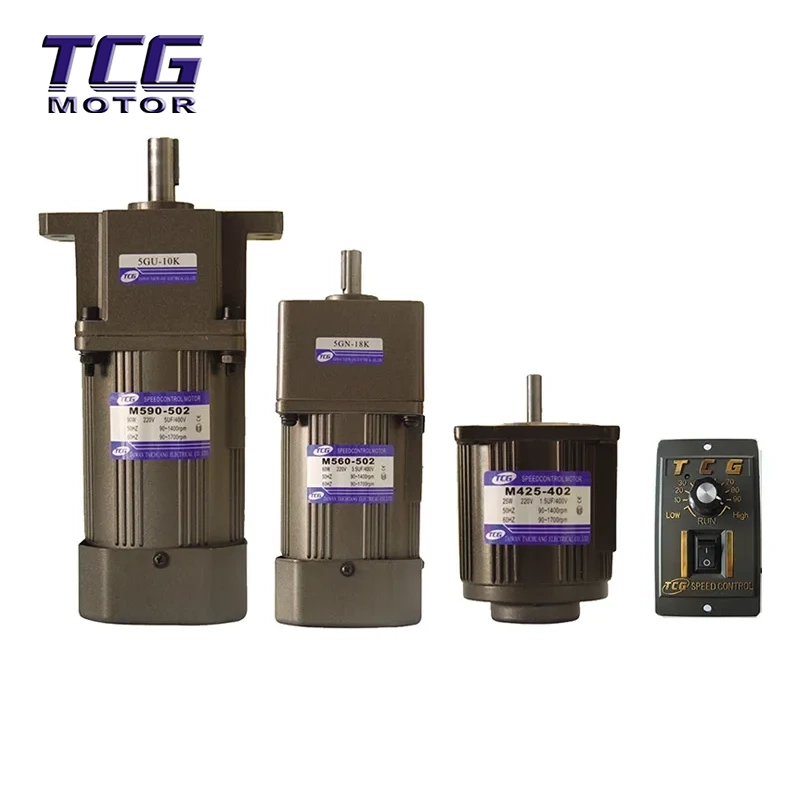

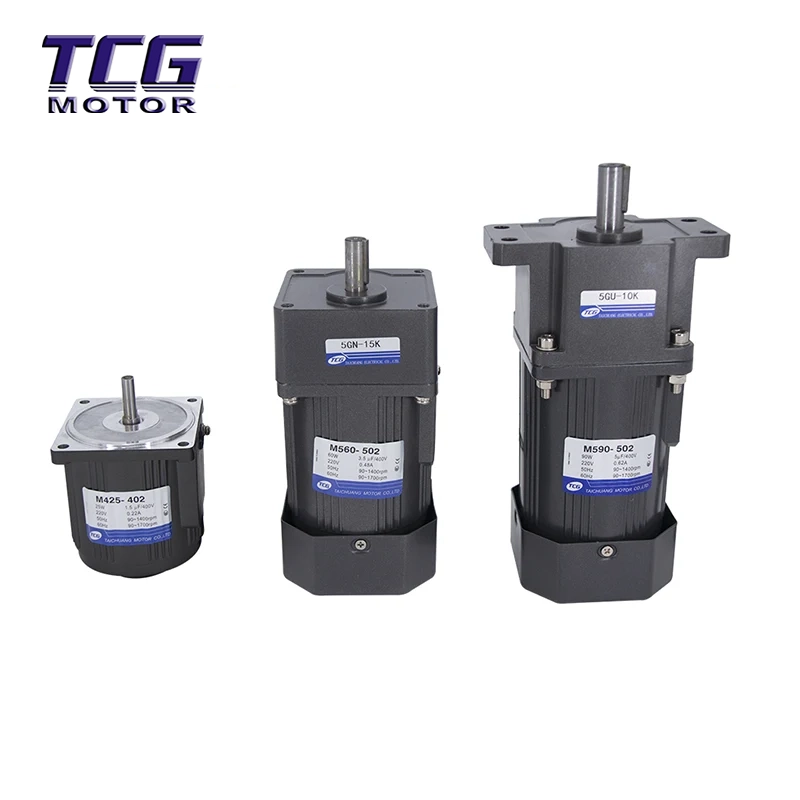

Tai Chuang sebességszabályozó motor (egyfázisú)

Az amerikai típusú motor jellemzői (egyfázisú)

Motor modellszám		Erő (W)	Feszültség (V)	Kerületi számú hullám (Hz)	Pólus Nem. (P)	Változtatható sebességtartomány		Forduló pillanat gcm		Indul Fordulás Pillanat (gcm)	Elfogyasztott Hatalom (W)	Indítsa el a Kondenzátort		Nem.
Hengeres Erőtengely	Fogaskerék vágás Erőtengely					Forgatások Nem. (fordulat)	Hányados	Állítsa be az elforgatások sz.				Kapacitás (μF)	Ellenállás Feszültség (WV)
Hengeres Erőtengely	Fogaskerék vágás Erőtengely					Forgatások Nem. (fordulat)	Hányados	1200 (fordulat)	90 (fordulat)			Kapacitás (μF)	Ellenállás Feszültség (WV)
M206-001	M206-401	6	100 110	5060	4	90-1400 90-1700	3 ~ 1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90-1400 90-1700	3 ~ 1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90-1400 90-1700	3 ~ 1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90-1400 90-1700	3 ~ 1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90-1400 90-1700	3 ~ 1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90-1400 90-1700	3 ~ 1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90-1400 90-1700	3 ~ 1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90-1400 90-1700	3 ~ 1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90-1400 90-1700	3 ~ 1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90-1400 90-1700	3 ~ 1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90-1400 90-1700	3 ~ 1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90-1400 90-1700	3 ~ 1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90-1400 90-1700	3 ~ 1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90-1400 90-1700	3 ~ 1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90-1400 90-1700	3 ~ 1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90-1400 90-1700	3 ~ 1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90-1400 90-1700	3 ~ 1800	13000 10900	4600	12350	400	12	400

Indukciós motor folyamatos besorolása (háromfázisú)

Motor modellszám		Erő w	Kerületi számú hullám Hz	Feszültség V	Indul Fordulás Pillanat gcm	Értékelés		Fogaskerék modellszáma			Nem.
Hengeres Erőtengely	Fogaskerék vágás Erőtengely	Erő w	Kerületi számú hullám Hz	Feszültség V	Indul Fordulás Pillanat gcm	Fordulás Pillanat gcm	Forgó Nem. fordulat	Festés Hordozó	Olajcsapágy és Csapágy párosítása Kombinált	Középső Felszerelés	Nem.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU KB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU KB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU KB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU KB

Alapvető előnyei

Sokoldalú elektromos specifikációk: Kompatibilis a 220V/380V-os áramrendszerekkel, így alkalmas a globális exportpiacokra.

Sima és csendes működés: A 4 pólusú kialakítás stabil nyomatékkimenetet és minimális akusztikus zajt biztosít, így tökéletes irodai és orvosi környezetben.

Optimális energiahatékonyság: A 120 W-os teljesítmény precíziósan hangolt kis- és közepes berendezésekhez, kiegyensúlyozva a teljesítményt az energiamegtakarítással.

Érzékeny sebességreakció: Sebességszabályozóval párosítva széles tartományú, fokozatmentes szabályozást ér el, gyors reagálással a terhelés változásaira.

Ipari minőségű tartósság: 100%-ban tiszta réz tekercsek és prémium csapágyak garantálják a megbízhatóságot zord gyári körülmények között is.

Műszaki meghibásodás

Precíziós tervezésű alkatrészek a maximális tartósság érdekében

A Micro Speed Control Motor megbízhatósága prémium belső architektúrájából fakad.

Állórész és forgórész: Kiváló minőségű szilikon acéllemezeket használunk precíziós bélyegzéssel, hogy minimalizáljuk az örvényáram-veszteséget és a hőtermelést.

100%-ban tiszta réz tekercsek: A CCA alternatívákkal ellentétben motorunk nagy tisztaságú, F osztályú szigetelésű rézhuzalt használ, amely kiváló vezetőképességet és hőtúlterheléssel szembeni ellenállást biztosít.

Nagy pontosságú csapágyak: Világszínvonalú golyóscsapágyakkal van felszerelve a súrlódás csökkentése érdekében, biztosítva a suttogó működést és a meghosszabbított mechanikai élettartamot, több mint 10 000 órán keresztül.

Telepítési és kiválasztási útmutató

Hogyan integrálható a Micro Speed Control Motor a rendszerébe?

Szerelési rugalmasság: Ez a motor szabványos négyzet alakú karimás kialakítással rendelkezik, amely kompatibilis a legtöbb globális mikro hajtóművel.

Feszültségkompatibilitás: Támogatja az egyfázisú 220 V-ot az egyszerű irodai beállításokhoz és a háromfázisú 380 V-ot a stabil ipari áramhálózatokhoz.

Sebességszabályozási szinergia: Az optimális teljesítmény érdekében javasoljuk, hogy ezt a motort digitális fordulatszám-szabályozóval párosítsa. Ez 90-1420 RPM szabályozási tartományt tesz lehetővé állandó nyomatékkimenettel alacsonyabb fordulatszámon.

Kábelezési biztonság: Az IP védelmi követelmények kielégítése érdekében beépített kapocsdobozok vagy vezetékes vezetékek állnak rendelkezésre

Alkalmazások

Miniature Variable Speed Motor Applications

Vállalati erő

Corporate Strength

Vállalati kitüntetések és képesítések

Honors and Qualifications

Partner márkák

Partner Brands

Gyakran Ismételt Kérdések

K: Működhet ez a Micro Speed Control Motor a hét minden napján, 24 órában?

V: Igen, nagy hővezető képességű alumínium házával és F osztályú szigetelésével folyamatos ipari használatra tervezték (S1 munkaciklus).

K: Biztosítja a megfelelő sebességszabályozót?

V: Abszolút. Komplett motorrendszer-megoldásként analóg és digitális fordulatszám-szabályozókat egyaránt kínálunk.

K: Mennyi az átfutási idő egy testreszabott tengelyhez?

V: Az OEM-megrendeléseknél a minták általában 7-10 napot vesznek igénybe, míg a tömeges gyártás a bonyolultságtól függően 15-20 napot vesz igénybe.

K: Visszafordítható?

V: Igen, a forgásirány könnyen megváltoztatható a huzalozási konfiguráció felcserélésével.
