Csigahajtómű-csökkentő

Precíziós szerkezet és kiváló hőleadás: A Worm Gear Reducer háza kiváló minőségű öntött alumíniumötvözetből készült, bőséges hűtőbordákkal, kiváló hővezetést és nagy hőelvezetési területet kínálva, hatékonyan meghosszabbítva az élettartamát.

Csendes és stabil működés: A csigahajtómű-csökkentő precíziósan köszörült, edzett fogfelületű meghajtó csigakereket használ, ami alacsony zajszintet és zökkenőmentes működést eredményez, és alkalmas magas környezetvédelmi követelményeket támasztó környezetekhez.

Robusztus és tartós: A csigakerék 20Cr acélból készült, karbonitridálással kezelve, így HRC60 fogfelületi keménységet ér el; a csigakerék speciális kopásálló nikkelbronzból készül, amely erős kopásállóságot kínál.

Omnidirekcionális beépítés: A mindenhol univerzális telepítési konfigurációkhoz illeszthető, a sorkapocs és a tokozás egybeépült öntött alumíniumötvözetből készült, így kiváló tömítést biztosít, és megakadályozza a por és szivárgás kialakulását.

Műszaki adatok

NMR WORM GEAR CSÖKKENTŐ SOROZAT

ÁLTALÁNOS BEVEZETÉS

Szerkezeti jellemzők

- Kiváló minőségű présöntvény alumínium ötvözet ház, alkalmas univerzális rögzítésre.

- A hűtéshez kialakított hűtőborda nagy felületet és nagyobb hőkapacitást biztosít, mint az öntöttvas házak

-025-től 150-ig.60w-tól 15kw-ig terjedő teljesítménytávolsággal

-Nagyobb sebességarány-tartomány. Minden egyes keretméretnek 12 aránya van 5:1 és 100:1 között.

- Az edzett csiga fne csiszolással nagyobb hatásfokkal és nagy kimeneti nyomatékkal rendelkezik.

- Alacsony zajszint és stabil futás. képes alkalmazkodni a hosszú távú munkakörülményekhez szörnyű környezetben.

- Könnyű súly, nagy mechanikai szilárdság.

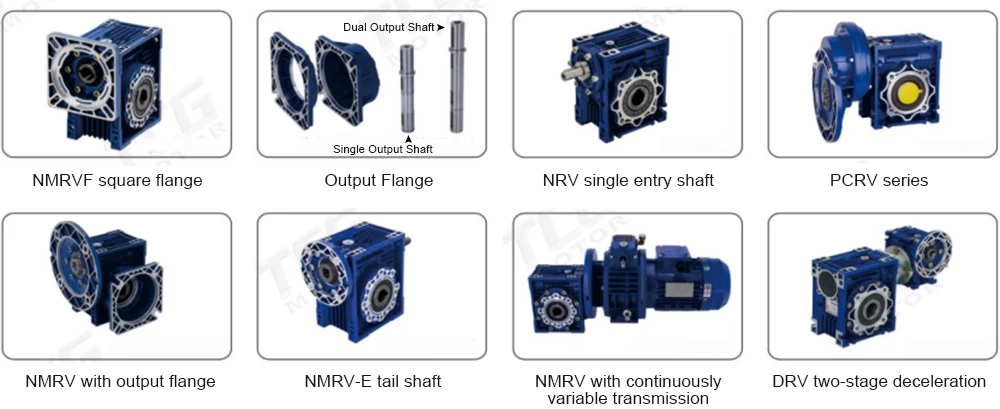

- A PCRV és a DRV modularizációs kombinációja az RV reduktorok arányát i=5:1-ről 3200:1-re növeli.

FŐ ANYAGOK

- Beépítés: öntött alumínium ötvözet (keret mérete: 025-90): öntöttvas (keret mérete: 110-150)

- Csiga: 20 Cr acél, karburálás és nitridálás (a fog keménysége HRC60 és a keményedés vastagsága. A réteg 0,5 mm feletti precíz köszörülés után)

- Csigakerék: speciális hordható nikkelbronz ötvözet

SZORÍTÁS / FESTÉK

- Alumínium ötvözet ház:

①Sörétszórás és speciális antiszeptikus kezelés az alumíniumötvözet felületén

②foszfátozás után. bevonva kék RAL5010 sütés kész.

-Öntöttvas ház: festett RAL5010 kék sütés felülettel

HATÉKONYSÁG

A hatásfok a reduktor fontos mutatója, amely a csigakerekes hajtóműpár tervezésétől, gyártásától és súrlódási állapotától függ. A hajtómű üzemben és nyugalmi állapotában eltérő súrlódási jellemzői miatt a sebességváltó hatásfoka dinamikus hatásfokra és statikus hatásfokra sorolható.

KENÉS

RV CSÖKKENTŐ KENÉSI MENNYISÉG

- Az R V kenési mennyisége a reduktor beépítési helyzetétől függ.

-Az összes RV szűkítő készlet WA320 kenéssel van feltöltve a B3 beépítési helyzetnek megfelelően, ha a beépítési helyzet eltér a B3-tól, külön jelzés szükséges.

KENÉSI TÉRFOGAT (LITER)

MODULÁRUS PC-HARIKÁLIS KERESKEDELEM KENÉSE

- A PC spirális redukciós moduláris kenése eltér a reduktorok kenésétől. A kenés és a térfogat független a PC beépítési helyzetétől.

-PC helical reduction modular is filled with lubrication WA680 before shipment

KENÉSI TÉRFOGAT (LITER)

KENÉS KIVÁLASZTÁSA

Alkalmazások

Alacsony zajszintjének, nagy stabilitásának és kiváló korrózióállóságának köszönhetően a Worm Gear Reducert széles körben használják a következő területeken:

Automatizálási berendezések: Robotok, szállítószalagok, csomagológépek.

Általános ipar: Élelmiszer-feldolgozó gépek, gyógyszeripari gépek, nyomdagépek, vegyipari gépek.

Speciális környezetek: Az alumíniumötvözet felülete speciális korróziógátló kezelésen esik át, ellenáll a szerves oldószerek, például a benzin és a xilol korróziójának, így alkalmas vegyi és speciális oldószeres környezetekhez.

Gyári erő

Szabványos gyártás: Az európai (IEC) szabványok és az IM nemzetközi szabványok szigorú betartásával gyártva a nemzetközi kompatibilitás biztosítása érdekében.

Speciális eljárások: Fejlett alumíniumötvözet fröccsöntési technológia és precíziós köszörülési eljárások alkalmazása minden termék pontosságának és minőségének biztosítása érdekében.

Anyagellenőrzés: Az alapanyagok szigorú kiválasztása; a csigakerék karbonitridáláson megy keresztül, hogy a keményített réteg vastagsága >0,5 mm, garantálva az átviteli hatékonyságot.

Vállalati kitüntetések

Hengfu: Érett tapasztalattal rendelkezik a motorok és sebességváltók gyártásában.

Kiváló felcserélhetőség: A termékek kiváló felcserélhetőséget mutatnak, és széles körű piaci elismertségre tettek szert.

Minőségtanúsítvány: A termékek megfelelnek a nemzetközi minőségirányítási rendszer szabványainak.

Értékesítés utáni és szerviz

Technikai támogatás: Professzionális kiválasztási útmutatást és telepítési műszaki támogatást nyújtunk.

Minőségbiztosítás: A termékek a gyár elhagyása előtt szigorú tesztelésnek esnek át a problémamentes működés érdekében.

Karbantartási javaslatok: Javasoljuk, hogy a felhasználók azonnal töltsék fel vagy cseréljék ki a megadott típusú kenőolajat (WA320/WA680) a telepítés helyének megfelelően, az optimális hatékonyság megőrzése érdekében.

Csomagolás és Szállítás

Csomagolás: Szabványos fa ládákat vagy kartondobozokat használunk a biztonságos és sérülésmentes szállítás érdekében.

Szállítási idő: A szokásos modellek elegendő készlete biztosítja a gyors szállítást a megrendelés után.

Exportszabványok: Az exportált sebességváltókhoz olyan csomagolási szolgáltatásokat biztosítanak, amelyek megfelelnek a nemzetközi szállítási szabványoknak.

Vállalati erő

Partner márkák

GYIK

1. kérdés: Használható ez a féreghajtómű-csökkentő erősen korrozív környezetben?

V: Igen. Az alumíniumötvözet test sörétszóráson és speciális korróziógátló kezelésen esik át, megőrizve ezüstös-fehér ötvözet megjelenését, és ellenáll a szerves oldószerek, például a benzin és a xilol által okozott korróziónak.

2. kérdés: Milyen típusú olajat használnak a gyári csigahajtómű-csökkentőben?

V: Az RV csigahajtómű-csökkentőket alapértelmezés szerint WA320 kenőolajjal szállítják a B3 telepítési tájoláshoz; A PC spirális hajtóműmodulokat WA680 kenőolajjal szállítjuk.

3. kérdés: Mit tegyek, ha a telepítési módszerem nem B3?

V: Az RV csigahajtómű-reduktorban lévő kenőolaj mennyisége a beépítési iránytól függ. Ha a beépítési mód eltér a B3-tól, azt megrendeléskor meg kell adni, hogy a gyártó beállíthassa az olajmennyiséget, vagy megfelelő útmutatást adhasson.

Q4: Mennyire hatékony ez a sebességváltó?

V: A hatékonyság fontos mutató, a csigakerekes hajtóműpár kialakításától és súrlódási viszonyaitól függően. A termék edzett fogfelületi átviteli csigat használ, amely rendkívül hatékony és stabil súrlódási jellemzőket tart fenn dinamikus és statikus körülmények között is.
