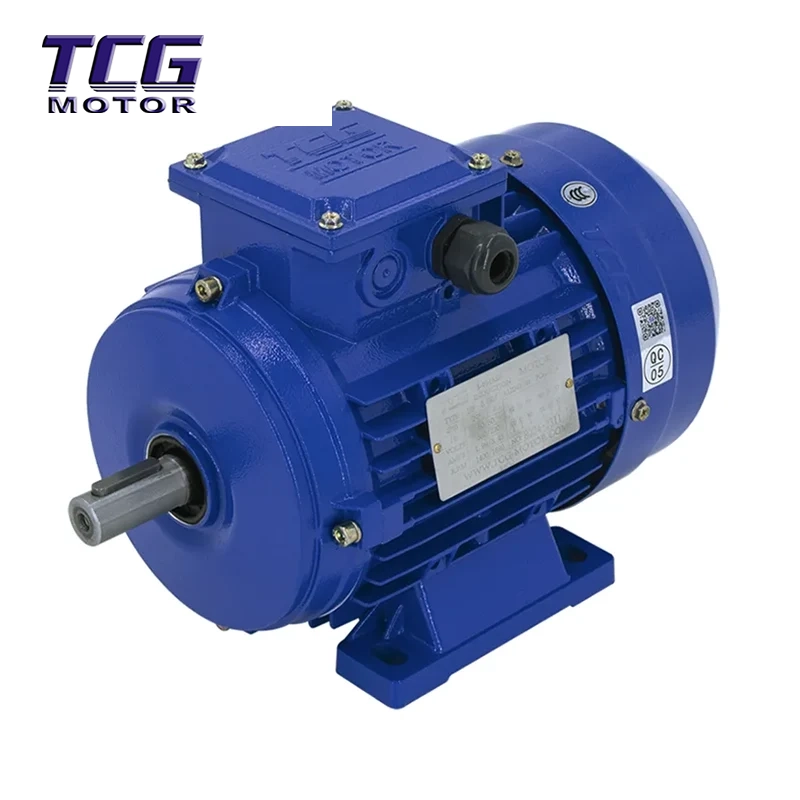

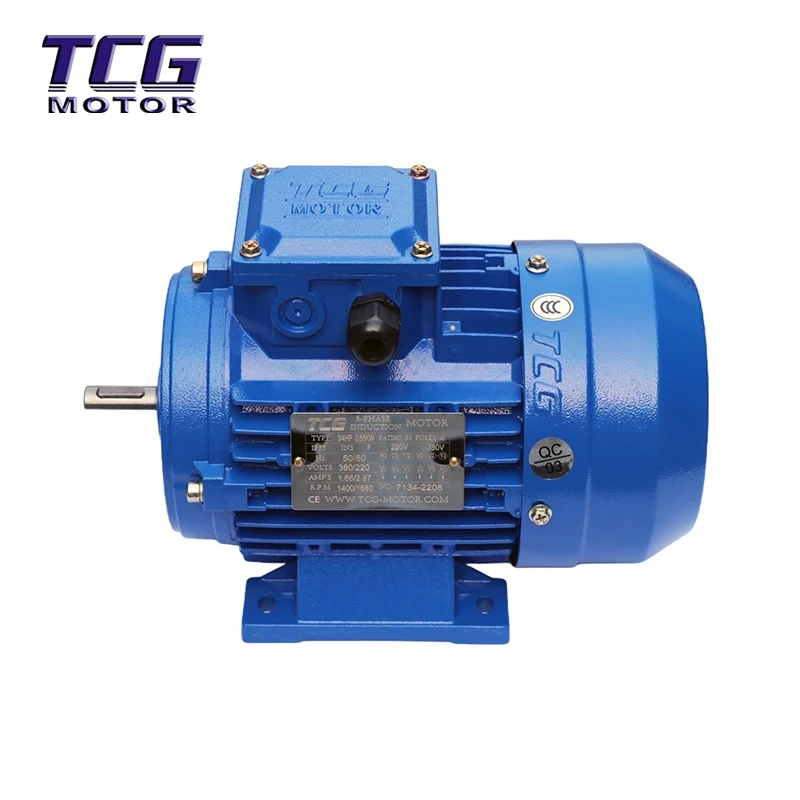

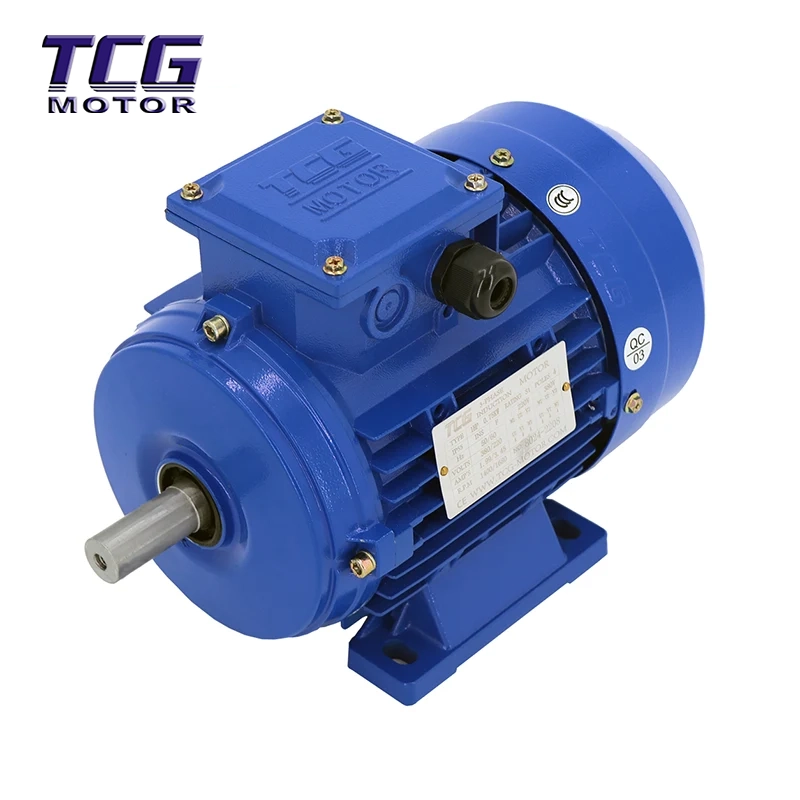

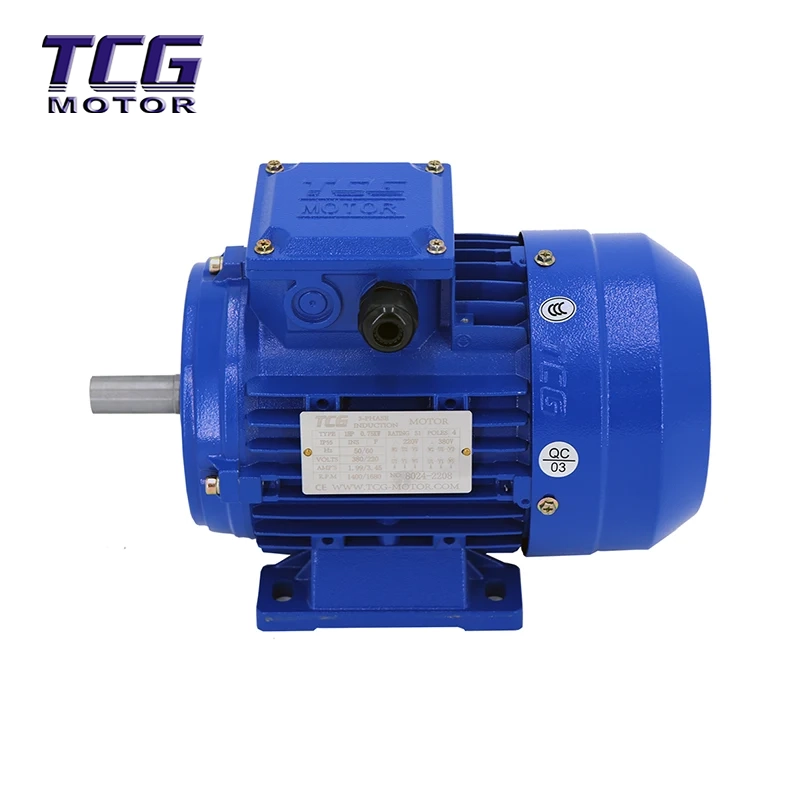

Alumínium ház Motor B3 lábra szerelve

A Hengfu, a több mint 30 éves tapasztalattal rendelkező vezető motorgyártó bemutatja az alumíniumházas B3 lábra szerelt motort. Ez a nagy hatásfokú AC motor könnyű, nagy szilárdságú alumíniumötvözet házzal rendelkezik a kiváló hőelvezetés és az IP55 védelem érdekében. NSK csapágyakkal, F osztályú szigeteléssel és 100%-ban tiszta réz tekercsekkel készült, gyári közvetlen B3 sorozatunk CE és ISO9001 tanúsítvánnyal rendelkezik. Akár nagykereskedelmi, akár OEM/ODM projektekről van szó, a Hengfu megbízható, IE3 energiatakarékos megoldásokat kínál a globális sebességváltókhoz és ipari gépekhez.

Kérdés küldése

termékleírás

A Hengfu alumíniumházas B3 lábra szerelhető motort úgy tervezték, hogy az igényes környezetekben is kiváló legyen, széles teljesítménytartományt kínál 0,06 KW és 7,5 KW között 8 szabványos keretméretben. Az IEC méreteknek és az IE3 hatékonysági szabványoknak megfelelő motor korrózióálló alumínium burkolattal rendelkezik, amely gyors hűtést és kis súlyt biztosít. Magja hosszú élettartamra készült, precíziós NSK csapágyakat és F osztályú szigetelést használva stabil, alacsony zajszintű működést biztosít még nedves vagy poros körülmények között is. Kínai központú forrásgyárként stabil átfutási időket és testreszabott szerelési lehetőségeket biztosítunk globális ügyfeleink számára, így ideális meghajtó megoldás a szállításhoz, csomagoláshoz, élelmiszer-feldolgozáshoz és vegyi berendezésekhez.

SZERKEZETE ÉS JELLEMZŐI

Az alumínium házas motor B3 lábra szerelt teljes szerkezet, jó tömítési teljesítmény. És megfelel az IP55-ös szabványnak a külső héj védelmére vonatkozóan.

A hűtőborda kialakítása a hűtéshez nagy felületet és nagy hőkapacitást biztosít, így a motorok jól tudnak működni a nagyon szörnyű működési környezetben.

A precíz dinamikus egyensúly kompenzáció és az alacsony zajszintű csapágyak simábbá és halkabbá teszik a motor működését.

F szigetelési osztályokkal.

Ha a kimenő tengely előre beállított tömítőeszköze össze van kötve a variátorral és a reduktorral, a tömítés biztonságosabb lesz.

Az IEC méretszabvány és az IM-be szerelt forma kiváló cserélhetőséget biztosít.

FŐ ANYAG

Külső héj: alumínium ötvözet

Tengely: 40Cr acél hőfinomított

Elektromágneses vezeték: Poly-QZ-2; Polimid QZY-2

Si acéllemez: DW470/600/800

Csapágy: C&U; NSK; NTN; SKF; MÁS

SZÓRÓFORMÁZÁS

RAL9006 ezüst

RAL5010 kék

TAI CHUANG MOTOR ALKATRÉSZEK DIAGRAMJA

TAI CHUANG 3 FÁZISÚ MOTOROK

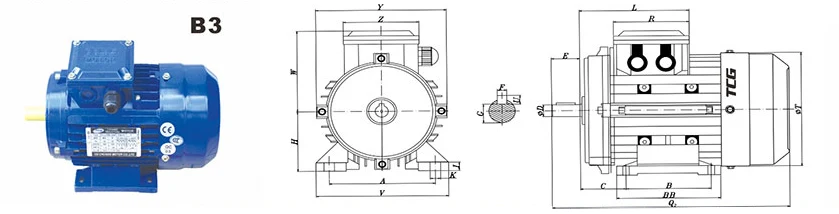

Aluminum Housing Motor B3 Foot Mounted

Nem.	A	B	C	D	E	F	G	H	1	Q2	U	V	W	Y	BB	L	R	T	Z	K	Változtatható frekvenciájú motor
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

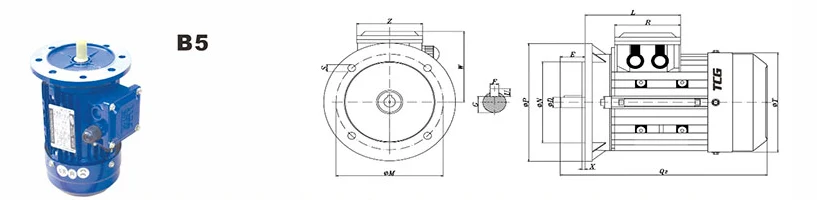

Aluminum Housing Motor B3 Foot Mounted

Nem.	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	Változtatható frekvenciájú motor
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

Megjegyzés: Frekvenciaátalakítás, fékezés és jeladó hozzáadható; Az egyenáramú fékmotor egyenirányítója külső, a fentivel megegyező méretű. () a 90 literes és a 132 méteres méreteket jelöli.

TC ALUMÍNIUM SHELL MOTOR TELJESÍTMÉNY PARAMÉTEI

TÍPUS	HATALOM (KW)	Névleges Sebesség (R/MIN)	Névleges Jelenlegi (A)	Hatalom Tényező COSΦ	Névleges Nyomaték (W.É)	Indítás Együttható	Hordozó Együttható	Túlterhelés Együttható	Súly (kg)
2P n₀= 3000 fordulat/perc
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

TÍPUS	HATALOM (KW)	Névleges Sebesség (R/MIN)	Névleges Jelenlegi (A)	Hatalom Tényező COSΦ	Névleges Nyomaték (W.É)	Indítás Együttható	Hordozó Együttható	Túlterhelés Együttható	Súly (kg)
4P n₀=1500 fordulat/perc
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

TÍPUS	HATALOM (KW)	Névleges Sebesség (R/MIN)	Névleges Jelenlegi (A)	Hatalom Tényező COSΦ	Névleges Nyomaték (W.É)	Indítás Együttható	Hordozó Együttható	Túlterhelés Együttható	Súly (kg)
2P n₀= 3000 fordulat/perc
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

Megjegyzés: a fenti paraméterek a következő feltételek mellett vannak: 3 fázis Y2-38OV/5OHz

Alkalmazások

High Efficiency Motor Applications

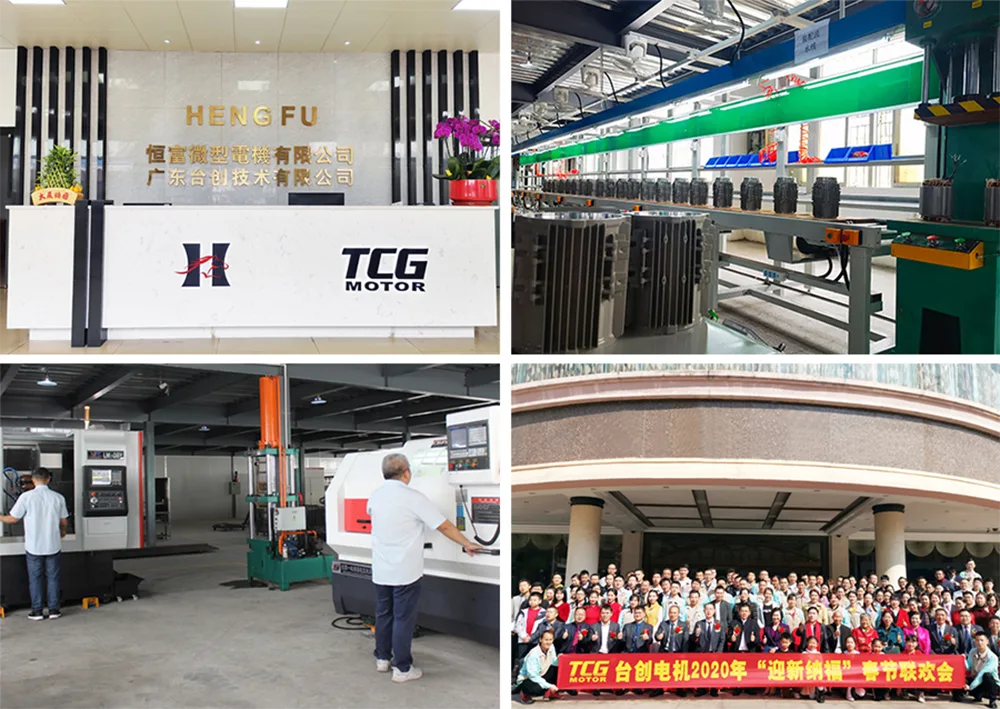

Vállalati erő

Corporate Strength

Vállalati kitüntetések és képesítések

Honors and Qualifications

Partner márkák

Partner Brands

GYIK

1. Milyen hatékonysági szabványoknak felelnek meg motorjai?

Alumíniumházas B3 lábmotorunk megfelel az IE3 hatékonysági szintnek az IEC 60034-30-1 szerint. A nagyobb hatékonyságot igénylő piacok számára kérésre IE4 prémium hatékonyságú modelleket is kínálunk. Minden motor megfelel a GB18613-2020 és a nemzetközi energiaügyi előírásoknak.

2. Milyen teljesítménytartomány és keretméretek állnak rendelkezésre?

Alumíniumházas B3 motorunk lábra szerelhető 0,06 KW-tól 7,5 KW-ig terjed, 8 szabványos keretmérettel. Testreszabást is kínálunk a speciális teljesítmény-besorolásokhoz és beépítési méretekhez, hogy megfeleljen a konkrét projektigényeknek.

3. Milyen tanúsítványai vannak az exportra?

ISO9001, CE és CCC tanúsítványokat biztosítunk. Motorjaink az IEC és a GB szabványok szerint készülnek, biztosítva a megfelelést a legtöbb nemzetközi piacnak, beleértve Európát, Délkelet-Ázsiát, a Közel-Keletet és Dél-Amerikát.

4. Kaphatok OEM vagy testreszabott motorokat?

Igen, a TCG egy professzionális kínai gyár, amely teljes OEM / ODM szolgáltatásokat kínál. Támogatjuk az egyedi tengelyanyagokat (rozsdamentes acél 304/316), a speciális festékszíneket (RAL kód), a feszültség testreszabását, a fűtéseket, a hőmérséklet-érzékelőket és a márkajelzési lehetőségeket.

5. Mennyi a tömeges rendelések átfutási ideje?

Házon belüli gyártású gyártóként tömeges megrendelések esetén standard átfutási időnk 15-20 munkanap. A mintarendelés 7-10 napon belül megoldható. Támogatjuk a FOB és CIF szállítási feltételeket is.

6. Milyen rögzítési típusok állnak rendelkezésre?

Különféle rögzítési konfigurációkat kínálunk, beleértve a B3-at (lábra szerelhető), B5-öt (karimás), B14-et (falra szerelhető) és B35-öt (kombinált). A B3 lábra szerelhető típus a leggyakrabban használt ipari alkalmazásokhoz.

7. Hogyan biztosítja a termékminőséget és az energiahatékonyságot?

Minden motor 100%-os tesztelésen esik át a szállítás előtt, beleértve az üresjárati áram-, rezgés-, zaj- és szigetelési ellenállásteszteket. NSK vagy SKF csapágyakat, kiváló minőségű szilíciumacélt (DW470/600/800) és 100%-ban tiszta réz tekercseket használunk F osztályú szigeteléssel a hosszú távú megbízhatóság és a nagy hatékonyság érdekében.

8. Mi a garancia és az értékesítés utáni támogatás?

Normál 18 hónapos garanciát vállalunk a szállítástól számítva. Technikai csapatunk távoli támogatást, alkatrészellátást és hibaelhárítási segítséget nyújt. Nagy projektek esetén igény esetén helyszíni útmutatást is tudunk biztosítani.
