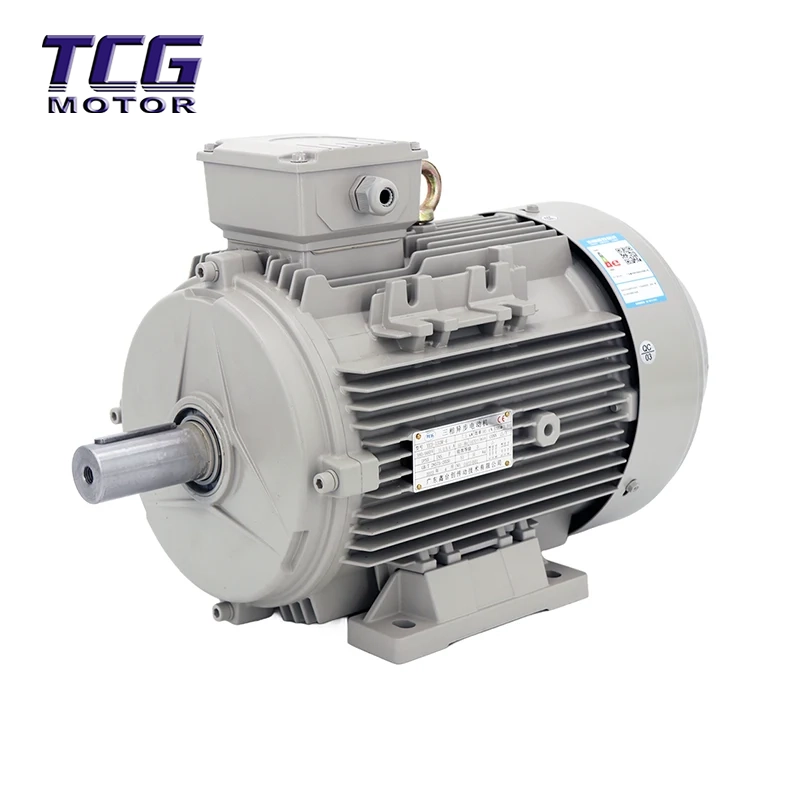

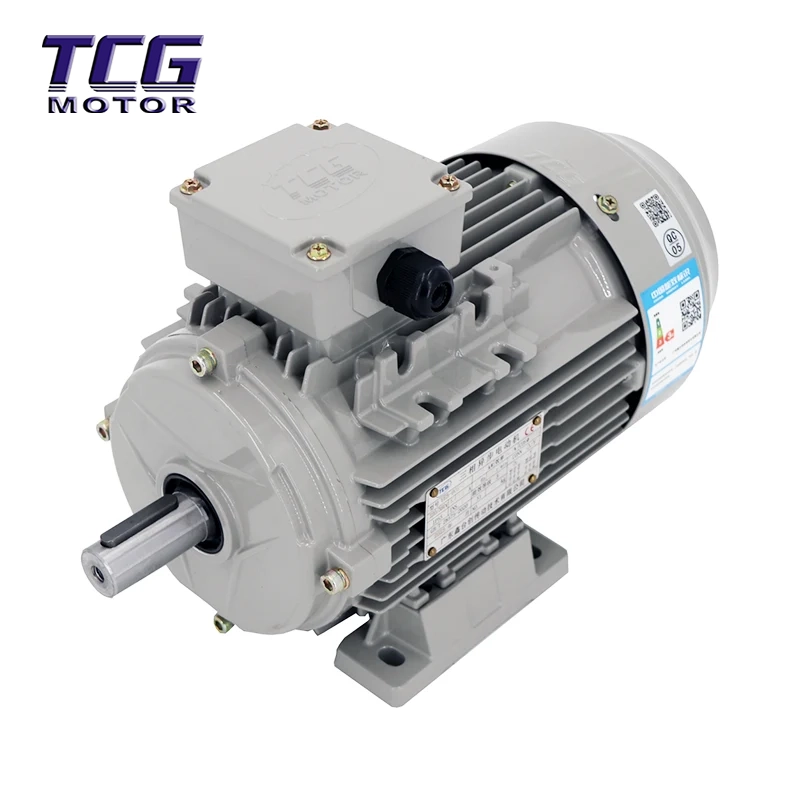

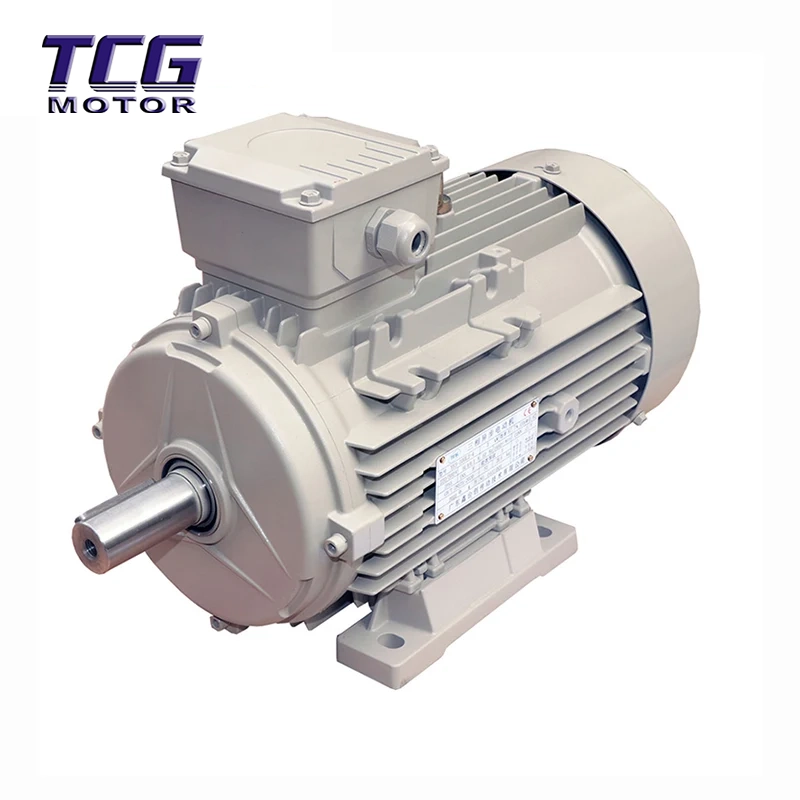

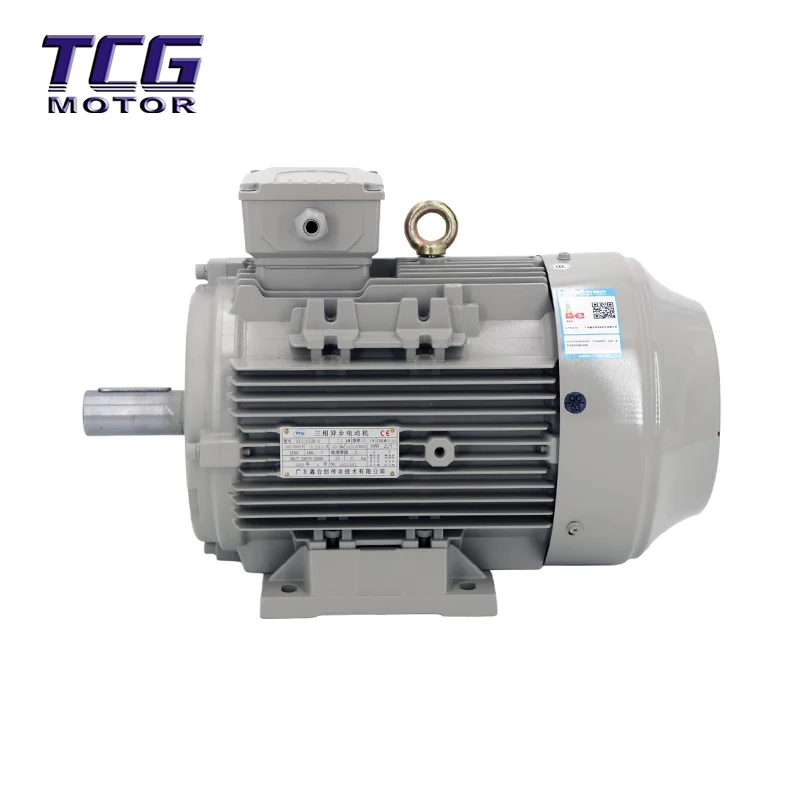

Ez a nagy hatékonyságú B3 lábra szerelhető motor öntött alumínium házzal rendelkezik, amely nemcsak könnyebb, hanem kiváló hőelvezetést is biztosít. Kompakt szerkezete és kiváló szigetelőrendszere (F osztály) különösen alkalmassá teszi a kőolaj-, vegyipari és egyéb durva ipari környezetben való használatra. Legyen szó folyamatos működésről vagy igényes gyártási környezetről, az YE3 motor stabil és megbízható teljesítménytámogatást biztosít.
|

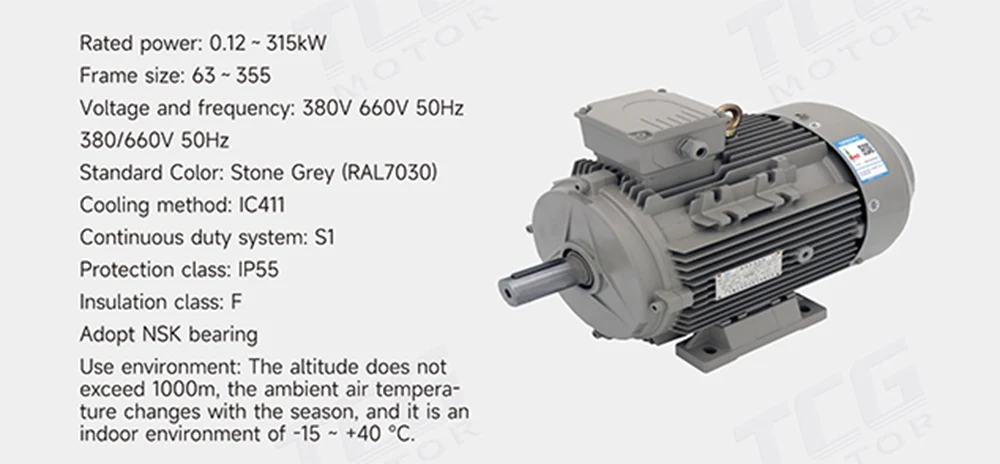

Paraméter |
Részletek |
|
Hatékonysági osztály |
IE3 (Ultra-High Efficiency), megfelel a nemzeti energiatakarékossági szabványoknak |
|
Névleges teljesítmény tartomány |
0,12 kW - 315 kW (Széles tartomány ipari alkalmazásokhoz) |
|
Keret mérete |
71-355 |
|
Feszültség és frekvencia |
380V / 60Hz vagy 50Hz (az adott modelltől függően) |
|
Védelmi osztály |
IP55 (porálló és fröccsenő víz ellen védett) |
|
Szigetelési osztály |
F osztály (B osztályként tesztelve) |
|
Hűtési módszer |
IC411 (önszellőző / önhűtés) |
|
Standard szín |
Világosszürke (RAL 7050) |

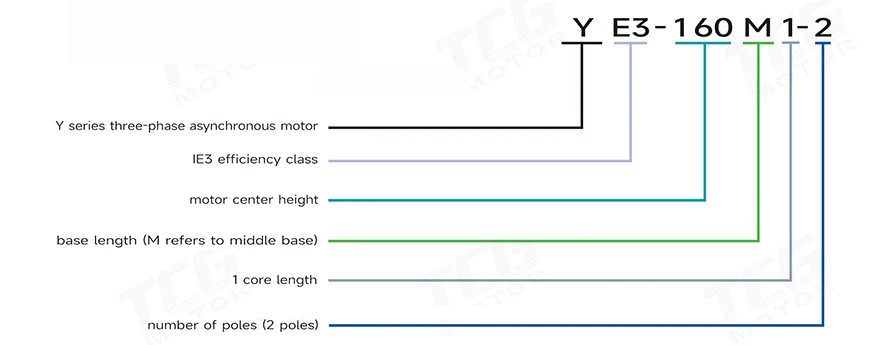

| Típus sz. |
Névleges kimenet |
Névleges jelenlegi |
Névleges sebesség |
EFF |
Hatalom tényező COSΦ |
Névleges Nyomaték Tst/Tn |
Bezárt rotor/névleges nyomaték Tst/Tn |
Max/reted nyomaték Tm/Tn |
Bezárt rotor/névleges jelenlegi Ist/n |
Zaj LWA |
Súly | ||
| kW | HP | A | r/perc | % | Nm | d3 | KG | ||||||
| szinkron fordulatszám 3000r/perc | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-2 | 0.37 | 0.5 | 0.9 | 2800 | 73.8 | 0.81 | 1.3 | 2.3 | 2.2 | 7 | 64 | 7.5 | |
| YE3-71M2-2 | 0.55 | 0.75 | 1.3 | 2800 | 77.8 | 0.82 | 1.9 | 2.3 | 2.3 | 7 | 64 | 8 | |
| YE3-80M1-2 | 0.75 | 1 | 1.7 | 2870 | 80.7 | 0.82 | 2.5 | 2.3 | 2.3 | 7 | 62 | 1 | |
| YE3-80M2-2 | 1.1 | 1.5 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 2.3 | 7.6 | 62 | 13 | |
| YE3-90S-2 | 1.5 | 2 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 2.3 | 7.9 | 67 | 15 | |
| YE3-90L-2 | 2.2 | 3 | 4.6 | 2880 | 85.9 | 0.85 | 7.3 | 2.2 | 2.3 | 7.9 | 67 | 18 | |
| YE3-100L-2 | 3 | 4 | 6 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 2.3 | 8.5 | 74 | 26 | |
| YE3-112M-2 | 4 | 5.5 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 2.3 | 8.5 | 77 | 33 | |
| YE3-132S1-2 | 5.5 | 7.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2 | 2.3 | 8.5 | 79 | 48 | |
| YE3-132S2-2 | 7.5 | 10 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2 | 2.3 | 8.5 | 79 | 53 | |
| YE3-160M1-2 | 11 | 15 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2 | 2.3 | 8.5 | 81 | 110 | |
| YE3-160M2-2 | 15 | 20 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2 | 2.3 | 8.5 | 81 | 122 | |
| YE3-160L-2 | 18.5 | 25 | 34.2 | 2945 | 92.4 | 0.89 | 60 | 2 | 2.3 | 8.5 | 81 | 135 | |
| YE3-180M-2 | 22 | 30 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2 | 2.3 | 8.2 | 83 | 185 | |
| YE3-200L1-2 | 30 | 40 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2 | 2.3 | 7.5 | 84 | 230 | |
| YE3-200L2-2 | 37 | 50 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2 | 2.3 | 7.6 | 84 | 243 | |
| YE3-225M-2 | 45 | 60 | 80.8 | 2965 | 94 | 0.9 | 145 | 2 | 23 | 7.7 | 86 | 324 | |
| YE3-250M-2 | 55 | 75 | 98.5 | 2975 | 94.3 | 0.9 | 177 | 2 | 2.3 | 7.1 | 89 | 385 | |
| YE3-280S-2 | 75 | 100 | 134 | 2975 | 94.7 | 0.9 | 241 | 1.8 | 2.3 | 7.1 | 91 | 530 | |
| YE3-280M-2 | 90 | 120 | 160 | 2975 | 95 | 0.9 | 289 | 1.8 | 2.3 | 7.1 | 91 | 585 | |
| YE3-315S-2 | 110 | 150 | 195 | 2985 | 952 | 0.9 | 352 | 1.8 | 2.3 | 7.1 | 92 | 965 | |
| YE3-315M-2 | 132 | 180 | 234 | 2985 | 95.4 | 0.9 | 422 | 1.8 | 2.3 | 7.1 | 92 | 1070 | |
| YE3-315L1-2 | 160 | 220 | 279 | 2985 | 95.6 | 0.91 | 512 | 1.8 | 2.3 | 7.2 | 92 | 150 | |
| YE3-315L2-2 | 200 | 270 | 349 | 2985 | 95.8 | 0.91 | 640 | 1.8 | 2.2 | 7.2 | 92 | 1210 | |
| YE3-355M-2 | 250 | 340 | 436 | 2985 | 95.8 | 0.91 | 800 | 1.6 | 22 | 7.2 | 100 | 1670 | |
| YE3-355L-2 | 315 | 430 | 549 | 2985 | 95.8 | 0.91 | 1008 | 1.6 | 2.2 7.2 | 100 | 1865 | ||
| szinkron sebesség 1500 ford/perc | |||||||||||||
| YE3-71M1-4 | 0.25 | 0.34 | 0.34 | 1400 | 73.5 | 0.74 | 1.7 | 2.1 | 2.2 | 6.6 | 55 | 7 | |
| YE3-71M2-4 | 0.37 | 0.5 | 0.5 | 1400 | 77.3 | 0.75 | 2.5 | 2.1 | 2.2 | 6.6 | 55 | 7.5 | |
| YE3-80M1-4 | 0.55 | 0.75 | 0.75 | 1430 | 80.8 | 0.75 | 3.7 | 2.4 | 2.3 | 6.6 | 56 | 11 | |
| YE3-80M2-4 | 0.75 | 1 | 1 | 1430 | 82.5 | 0.75 | 5.0 | 2.3 | 2.3 | 6.6 | 56 | 13 | |
| YE3-90S-4 | 1.1 | 1.5 | 1.5 | 1430 | 84.1 | 0.76 | 7.3 | 2.3 | 2.3 | 6.8 | 59 | 16 | |
| YE3-90L-4 | 1.5 | 2 | 2 | 1430 | 85.3 | 0.77 | 10.0 | 2.3 | 2.3 | 7 | 59 | 20 | |
| YE3-100L1-4 | 2.2 | 3 | 3 | 1450 | 86.7 | 0.81 | 14.5 | 2.3 | 2.3 | 7.6 | 64 | 28 | |
| YE3-100L2-4 | 3 | 4 | 4 | 1450 | 87.7 | 0.82 | 19.8 | 2.3 | 2.3 | 7.6 | 64 | 33 | |
| YE3-112M-4 | 4 | 5.5 | 5.5 | 1465 | 88.6 | 0.82 | 26.1 | 2.2 | 2.3 | 7.8 | 65 | 35 | |
| YE3-132S-4 | 5.5 | 7.5 | 7.5 | 1465 | 89.6 | 0.83 | 35.9 | 2 | 2.3 | 7.9 | 71 | 49 | |
| YE3-132M-4 | 7.5 | 10 | 10 | 1470 | 90.4 | 0.84 | 48.7 | 2 | 2.3 | 7.5 | 71 | 59 | |
| YE3-160M-4 | 11 | 15 | 15 | 1470 | 91.4 | 0.85 | 71.5 | 2.2 | 2.3 | 7.7 | 73 | 130 | |
| YE3-160L-4 | 15 | 20 | 20 | 1470 | 92.1 | 0.86 | 97.4 | 2.2 | 2.3 | 7.8 | 73 | 148 | |
| YE3-180M-4 | 18.5 | 25.0 | 25.0 | 1470.0 | 92.6 | 0.9 | 120.0 | 2.0 | 2.3 | 7.8 | 76.0 | 192 | |
| YE3-180L-4 | 22.0 | 30.0 | 30.0 | 1475.0 | 93.0 | 0.9 | 143.0 | 2.0 | 2.3 | 7.8 | 76.0 | 206 | |
| YE3-200L-4 | 30.0 | 40.0 | 40.0 | 1480.0 | 93.6 | 0.9 | 194.0 | 2.0 | 2.3 | 7.3 | 76.0 | 275 | |
| YE3-225S-4 | 37.0 | 50.0 | 50.0 | 1480.0 | 93.9 | 0.9 | 239.0 | 2.0 | 2.3 | 7.4 | 78.0 | 325 | |
| YE3-225M-4 | 45.0 | 60.0 | 60.0 | 1485.0 | 942.0 | 0.9 | 290.0 | 2.0 | 2.3 | 7.4 | 78.0 | 350 | |
| YE3-250M-4 | 55.0 | 75.0 | 75.0 | 1490.0 | 94.6 | 0.9 | 354.0 | 2.0 | 2.3 | 7.4 | 79.0 | 435 | |
| YE3-280S-4 | 75.0 | 100.0 | 100.0 | 490.0 | 95.0 | 0.9 | 481.0 | 2.0 | 2.3 | 6.7 | 80.0 | 585 | |
| YE3-280M-4 | 90.0 | 120.0 | 120.0 | 1490.0 | 952.0 | 0.9 | 577.0 | 2.0 | 2.3 | 6.9 | 80.0 | 663 | |
| YE3-315S-4 | 110.0 | 150.0 | 150.0 | 1490.0 | 95.4 | 0.9 | 705.0 | 2.0 | 2.2 | 7.0 | 88.0 | 1010 | |
| YE3-315M-4 | 132.0 | 180.0 | 180.0 | 1490.0 | 95.6 | 0.9 | 846.0 | 2.0 | 2.2 | 7.0 | 88.0 | 140 | |
| YE3-315L1-4 | 160.0 | 220.0 | 220.0 | 1490.0 | 95.8 | 0.9 | 1026.0 | 2.0 | 2.2 | 7.1 | 88.0 | 1210 | |
| YE3-315L2-4 | 200.0 | 270.0 | 270.0 | 1490.0 | 96.0 | 0.9 | 1282.0 | 2.0 | 2.2 | 7.1 | 88.0 | 285 | |
| YE3-355M-4 | 250.0 | 340.0 | 340.0 | 1495.0 | 96.0 | 0.9 | 1597.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1680 | |
| YE3-355L-4 | 315.0 | 430.0 | 430.0 | 1495.0 | 96.0 | 0.9 | 2012.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1870 | |
Megjegyzés: A fenti paraméterek, méretek és súly csak tájékoztató jellegűek, a részletekért tekintse meg a tényleges terméket.
| Típus sz. |
Névleges kimenet |
Névleges jelenlegi |
Névleges sebesség |
EFF |
Hatalom tényező COSΦ |
Névleges Nyomaték Tst/Tn |
Bezárt rotor/névleges nyomaték Tst/Tn |
Max/reted nyomaték Tm/Tn |
Bezárt rotor/névleges jelenlegi Ist/n |
Zaj LWA |
Súly | |
| kW | HP | A | r/perc | % | Nm | d3 | KG | |||||
| szinkron fordulatszám 1000r/perc | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YE3-71M1-6 | 0.18 | 0.25 | 0.6 | 900 | 63.9 | 0.66 | 1.9 | 1.9 | 2 | 6 | 52 | 8.5 |
| YE3-71M2-6 | 0.25 | 0.34 | 0.8 | 900 | 68.6 | 0.68 | 2.7 | 1.9 | 2 | 6 | 52 | 10 |
| YE3-80M1-6 | 0.37 | 0.5 | 1.1 | 920 | 73.5 | 0.7 | 3.8 | 1.9 | 2 | 6 | 54 | 1 |
| YE3-80M2-6 | 0.55 | 0.75 | 1.5 | 920 | 77.2 | 0.72 | 5.7 | 1.9 | 2.1 | 6 | 54 | 13 |
| YE3-90S-6 | 0.75 | 1 | 2.0 | 945 | 78.9 | 0.7 | 7.6 | 2 | 2.1 | 6 | 57 | 16 |
| YE3-90L-6 | 1.1 | 1.5 | 2.8 | 950 | 81 | 0.73 | 1.1 | 2 | 2.1 | 6 | 57 | 20 |
| YE3-100L-6 | 1.5 | 2 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2 | 2.1 | 6.5 | 61 | 26 |
| YE3-112M-6 | 2.2 | 3 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2 | 2.1 | 6.6 | 65 | 32 |
| YE3-132S-6 | 3 | 4 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 2 | 2.1 | 6.8 | 69 | 44 |
| YE3-132M1-6 | 4 | 5.5 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 2 | 2.1 | 6.8 | 69 | 53 |
| YE3-132M2-6 | 5.5 | 7.5 | 12.7 | 975 | 88 | 0.75 | 53.9 | 2 | 2.1 | 7 | 69 | 58 |
| YE3-160M-6 | 7.5 | 10 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 2 | 2.1 | 7 | 73 | 120 |
| YE3-160L-6 | 1 | 15 | 23.1 | 980 | 90.3 | 0.8 | 107.2 | 2 | 2.1 | 7.2 | 73 | 145 |
| YE3-180L-6 | 15 | 20 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 2.1 | 7.3 | 73 | 188 |
| YE3-200L1-6 | 18.5 | 25 | 37.8 | 985 | 91.7 | 0.81 | 197 | 1.9 | 2.1 | 7.3 | 73 | 242 |
| YE3-200L2-6 | 22 | 30 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 2.1 | 7.4 | 73 | 262 |
| YE3-225M-6 | 30 | 40 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 2.1 | 6.9 | 74 | 320 |
| YE3-250M-6 | 37 | 50 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 2.1 | 7.1 | 76 | 398 |
| YE3-280S-6 | 45 | 60 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 2 | 7.3 | 78 | 532 |
| YE3-280M-6 | 55 | 75 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 2 | 7.3 | 78 | 583 |
| YE3-315S-6 | 75 | 100 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 2 | 6.6 | 83 | 965 |
| YE3-315M-6 | 90 | 120 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 2 | 6.7 | 83 | 1085 |
| YE3-315L1-6 | 110 | 150 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 2 | 6.7 | 83 | 175 |
| YE3-315L2-6 | 132 | 180 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 2 | 6.8 | 83 | 1230 |
| YE3-355M1-6 | 160 | 220 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 2 | 6.8 | 85 | 1575 |
| YE3-355M2-6 | 200 | 270 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 2 | 6.8 | 85 | 1760 |
| YE3-355L-6 | 250 | 340 | 456 | 995 | 95.8 | 0.87 | 2390 | 1.9 | 2 | 6.8 | 85 | 1920 |
| szinkron fordulatszám 750r/perc | ||||||||||||
| YE3-80M1-8 | 0.18 | 0.25 | 0.8 | 630 | 58.7 | 0.61 | 2.7 | 1.8 | 1.9 | 5.2 | 52 | 11 |
| YE3-80M2-8 | 0.25 | 0.34 | 1.0 | 640 | 64.1 | 0.61 | 3.7 | 1.8 | 1.9 | 5.7 | 52 | 13 |
| YE3-90S-8 | 0.37 | 0.5 | 1.3 | 660 | 69.3 | 0.61 | 5.4 | 1.8 | 1.9 | 6.2 | 56 | 16 |
| YE3-90L-8 | 0.55 | 0.75 | 1.9 | 660 | 73 | 0.61 | 8.0 | 1.8 | 2 | 5.9 | 56 | 21 |
| YE3-100L1-8 | 0.75 | 1 | 2.3 | 690 | 75 | 0.67 | 10.4 | 1.8 | 2 | 6.2 | 59 | 25 |
| YE3-100L2-8 | 1.1 | 1.5 | 3.1 | 690 | 77.7 | 0.69 | 15.2 | 1.8 | 2 | 6.2 | 59 | 29 |
| YE3-112M-8 | 1.5 | 2 | 4.1 | 700 | 79.7 | 0.7 | 20.5 | 1.8 | 2 | 6.7 | 61 | 31 |
| YE3-132S-8 | 2.2 | 3 | 5.7 | 710 | 81.9 | 0.71 | 29.6 | 1.8 | 2 | 6.7 | 64 | 47 |
| YE3-132M-8 | 3 | 4 | 7.5 | 710 | 83.5 | 0.73 | 40.4 | 1.8 | 2 | 6.9 | 64 | 56 |
| YE3-160M1-8 | 4 | 5.5 | 9.8 | 720 | 84.8 | 0.73 | 53.1 | 1.9 | 2 | 6.9 | 68 | 108 |
| YE3-160M2-8 | 5.5 | 7.5 | 13.1 | 720 | 86.2 | 0.74 | 73.0 | 1.9 | 2 | 6.9 | 68 | 19 |
| YE3-160L-8 | 7.5 | 10 | 17.4 | 720 | 87.3 | 0.75 | 99.5 | 1.9 | 2 | 6.6 | 68 | 140 |
| YE3-180L-8 | 1 | 14.67 | 25.1 | 730 | 87.5 | 0.76 | 143.9 | 2 | 2 | 6.6 | 70 | 199 |
| YE3-200L-8 | 15 | 20 | 34.1 | 730 | 88 | 0.76 | 196.2 | 2 | 2 | 6.6 | 73 | 250 |
| YE3-225S-8 | 18.5 | 24.67 | 41.1 | 730 | 90 | 0.76 | 242.0 | 1.9 | 2 | 6.6 | 73 | 297 |
| YE3-225M-8 | 22 | 29.33 | 47.4 | 740 | 90.5 | 0.78 | 283.9 | 1.9 | 2 | 6.6 | 73 | 315 |
| YE3-250M-8 | 30 | 40 | 63.4 | 740 | 91 | 0.79 | 387.2 | 1.9 | 2 | 6.6 | 75 | 424 |
| YE3-280S-8 | 37 | 49.33 | 77.8 | 740 | 91.5 | 0.79 | 477.5 | 1.9 | 2 | 6.6 | 76 | 522 |
| YE3-280M-8 | 45 | 60 | 94.1 | 740 | 92 | 0.79 | 580.7 | 1.9 | 2 | 6.6 | 76 | 567 |
| YE3-315S-8 | 55 | 73.33 | 11 | 740 | 92.8 | 0.81 | 709.8 | 1.8 | 2 | 6.6 | 82 | 795 |
| YE3-315M-8 | 75 | 100 | 151 | 740 | 93 | 0.81 | 967.9 | 1.8 | 2 | 6.6 | 82 | 900 |
| YE3-315L1-8 | 90 | 120 | 178 | 740 | 93.8 | 0.82 | 1161.5 | 1.8 | 2 | 6.6 | 82 | 845 |
| YE3-315L2-8 | 110 | 146.67 | 217 | 740 | 94 | 0.82 | 1419.6 | 1.8 | 2 | 6.6 | 82 | 1125 |
| YE3-355M1-8 | 132 | 176 | 261 | 740 | 94.2 | 0.82 | 1703.5 | 1.8 | 2 | 6.4 | 89 | 1467 |
| YE3-355M2-8 | 160 | 213.33 | 315 | 740 | 94.2 | 0.82 | 2064.9 | 1.8 | 2 | 6.4 | 89 | 1585 |
| YE3-355L-8 | 200 | 266.67 | 387 | 740 | 94.5 | 0.83 | 2581.1 | 1.8 | 2 | 6.4 | 89 | 1823 |
Megjegyzés: A fenti paraméterek, méretek és súly csak tájékoztató jellegűek, a részletekért tekintse meg a tényleges terméket.

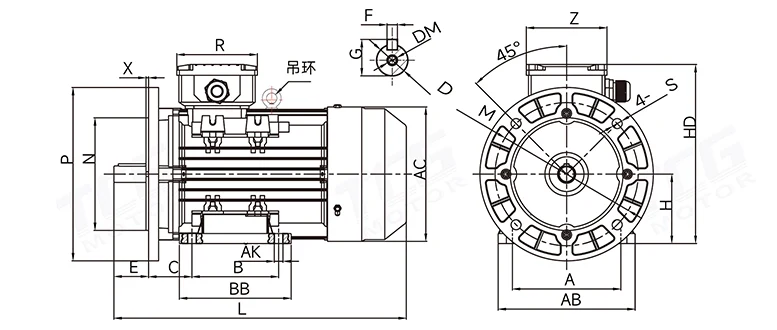

| Nem. | Poláris szám | Méret: (mm) | ||||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | Z | AB | AC | BB | DM | HD | L | ||
| 71M | 2,4,6 | 12 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 130 | 110 | 160 | 93 | 10 | 93 | 140 | 140 | 112 | M5"12 | 190 | 290 |
| 80M | 2,4,6.8 | 125 | 100 | 50 | 19 | 40 | 6 | 21.5 | 80 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 158 | 155 | 130 | M6“16 | 205 | 330 |
| 90S | 2,4,6,8 | 140 | 100 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 130 | MB*19 | 225 | 365 |
| 90L | 2,4,6,8 | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 155 | M8*19 | 225 | 390 |
| 100L | 2.4,6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 180 | 250 | 104 | 15 | 104 | 200 | 195 | 175 | M10*22 | 260 | 450 |
| 112M | 2,4,6,8 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 113 | 15 | 113 | 225 | 220 | 176 | M10'22 | 290 | 450 |
| 132S | 2.4,6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 185 | MI2*28 | 330 | 505 |
| 132M | 2,4,6,8 | 216 | 178 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 223 | MI2*28 | 330 | 535 |
| 160 millió | 2,4,6.8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 260 | M16“36 | 411 | 608 |
| 160L | 2,4,6,8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 304 | M16'36 | 411 | 652 |
| 180 millió | 2,4,8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 311 | M16*36 | 447 | 688 |
| 180L | 46.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 349 | M16°36 | 447 | 726 |
| 200L | 2,4,6,8 | 318 | 305 | 133 | 55 | 140 | 16 | 49 | 200 | 16.5 | 350 | 300 | 400 | 190 | 18.5 | 210 | 388 | 397 | 369 | M20*42 | 499 | 779 |
| 225S | 4.8 | 356 | 286 | 149 | 60 | 110 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 368 | M20*42 | 547 | 824 |
| 225 millió | 2 | 356 | 311 | 149 | 55 | 140 | 16 | 49 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 819 |
| 225 millió | 46.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | M20*42 | 547 | 849 |
| 250 millió | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 250 millió | 4,6,8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | M20*42 | 608 | 910 |
| 280S | 2 | 457 | 368 | 190 | 75 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280S | 4,6,8 | 457 | 368 | 190 | 65 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | M20*42 | 667 | 982 |
| 280 millió | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 280 millió | 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | M20*42 | 667 | 1033 |
| 315S | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1194 |
| 315S | 46.8 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | M20*42 | 842 | 1224 |
| 315 millió | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315 millió | 46.8 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 315 liter | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1304 |
| 315 liter | 4,6,8 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | M20*42 | 842 | 1334 |
| 355 millió | 2 | 670 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355 millió | 4,6,8 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
| 355 liter | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M20*50 | 997 | 1486 |
| 355 liter | 46.8 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | M24*50 | 997 | 1516 |
Megjegyzés: A 71-90 motornak nincs emelőgyűrűje
Energiatakarékosság: IE3 energiahatékonysági fokozatú motorként jelentősen csökkenti az energiaveszteséget a hagyományos motorokhoz képest, így a vállalkozások jelentősen csökkentik az áramköltségeket.
Tartósság: A High Efficiency Motor B3 Foot Mounted öntött alumínium házat használ, amely nemcsak csökkenti a motor súlyát, hanem javítja a hőelvezetési hatékonyságot is, így biztosítja a hosszú távú stabil működést beltéri környezetben -15 ℃ és +40 ℃ között.
Alacsony szén-dioxid-kibocsátás: Az energiafelhasználás javításával csökken a szén-dioxid-kibocsátás, ami igazodik a modern ipar zöld fejlődésének trendjéhez.
Nagy sokoldalúság: A nagy hatékonyságú B3 lábbal szerelt motor beépítési méretei és teljesítménye megfelel a nemzetközi szabványoknak, lehetővé téve a régebbi berendezésmodellek cseréjét anélkül, hogy a telepítési alapon módosítani kellene.
A nagy hatékonyságú B3 lábbal szerelt motort széles körben használják a következő iparágakban, köszönhetően kiváló védelmi teljesítményének (IP55) és ellenáll a zord környezetnek:
Petrolkémiai: Por- és korrózióvédelmet igénylő alkalmazásokhoz.
Bányászat és Kohászat: Megfelel a nagy teherbírású és folyamatos működés ipari igényeinek.
Általános gépek: szivattyúk, ventilátorok, kompresszorok stb.
Csomagolás: Ez a nagy hatékonyságú B3 lábbal szerelt motor nagy szilárdságú hullámkarton dobozba vagy egyedi fa ládába van csomagolva, belül teljesen becsomagolva EPE gyöngypamuttal, hogy biztosítsa az ütés- és nedvességvédelmet a szállítás során.
Szállítási politika: A szabványos modellek és a nem szabványos egyedi modellek (például speciális tengelyhosszak vagy feszültségek) esetén forduljon az ügyfélszolgálathoz. Világszerte támogatjuk a tengeri / DHL / légi fuvarozást.
Q1: Mi a különbség az YE3 motor és a hagyományos Y-sorozatú motorok között?
V: A YE3 sorozat az Y, Y2 és YX3 sorozat továbbfejlesztett helyettesítője. Az YE3 eléri az IE3 rendkívül magas energiahatékonysági besorolást, így több energiát takarít meg, mint a hagyományos Y-sorozat. Fejlettebb öntött alumínium háztechnológiát is alkalmaz a jobb hőelvezetés és a könnyebb súly érdekében.
2. kérdés: Használható kültéren ez a nagy hatékonyságú B3 lábra szerelhető motor?
V: Ezt a nagy hatékonyságú B3 lábbal szerelt motort beltéri környezetre tervezték, megfelelő hőmérsékleti tartományban -15 ℃ és +40 ℃ között. Bár a védettsége IP55 (bizonyos vízpermettel szembeni ellenállást biztosít), ajánlott védett környezetben használni az élettartamának meghosszabbítása érdekében.
3. kérdés: Mi az IE3 energiahatékonysági szabvány?
V: Az IE3 a Nemzetközi Elektrotechnikai Bizottság (IEC) által a háromfázisú aszinkron motorokra vonatkozó energiahatékonysági szabványok „ultra-magas hatékonyságú” szintje. Az IE3 motorok használata a legjobb gyakorlat a nemzeti energiatakarékossági és kibocsátáscsökkentési politikákra válaszul, valamint a vállalati működési költségek csökkentésére.
Cím
No. 5 Chaoyang Industrial Road, Yayao Town, Heshan City, Guangdong tartomány, Kína
Tel
