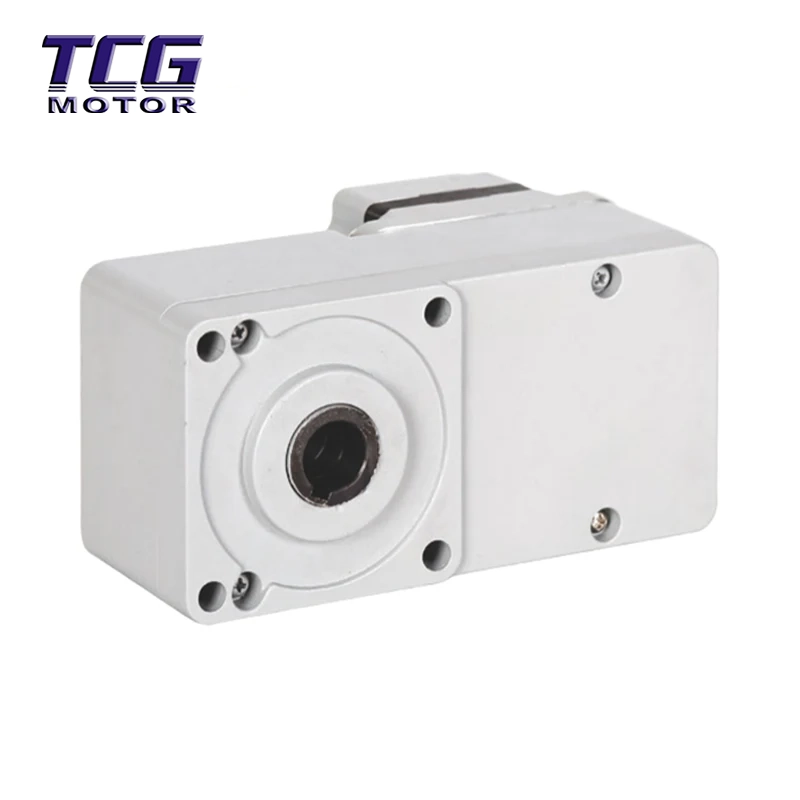

A 30 W-os BLDC motor 60 GL üreges tengelyű lapos sebességváltóval kifejezetten az automatizált berendezések precíziós forgási követelményeihez készült. Egy üreges tengelyszerkezeten keresztül integrálja a kábeleket és az érzékelőket, lapos kialakítása pedig sok telepítési helyet takarít meg, így ideális energiamegoldás robotkarokhoz, orvosi eszközökhöz és precíziós műszerekhez.
Ez a termék egy egységes kialakítású integrált energiaellátó rendszer, amely egy 30 W-os kefe nélküli egyenáramú motort és egy 60 GL-es nagy pontosságú lapos sebességváltót kapcsol össze. A kimenő tengely üreges szerkezetű. Fő jellemzői a következők:
Üreges tengely kialakítása: Az üreges tengely lehetővé teszi a kábelek, légcsövek vagy érzékelők könnyű áthaladását, csökkentve a külső huzalozás bonyolultságát. Alkalmas olyan alkalmazásokhoz, amelyek belső huzalozást igényelnek, mint például a robotcsuklók és az orvosi berendezések forgó moduljai.
Lapos felépítés: Teljes vastagság ≤90mm, ami a hagyományos sebességváltókhoz képest kisebb méretet eredményez, korlátozott magasságú beépítési terekhez igazodva.
Precíziós sebességváltó: A 60GL csökkentési arány nagy nyomatékkibocsátást biztosít, kielégítve a precíziós pozicionálás és a nagy terhelések igényeit.
Összehasonlítás a szilárd tengelyes sebességváltókkal: Az üreges tengelyes kialakítás leegyszerűsíti a rendszerintegrációt, elkerüli a külső vezetékek által okozott interferenciát, és javítja a berendezés tisztaságát és megbízhatóságát.
Összehasonlítás más lapos sebességváltókkal: A dedikált 60GL csökkentési arány optimalizálja a nyomaték és a fordulatszám egyensúlyát, alkalmazkodva a precízebb sebességváltó forgatókönyvekhez.
Az üreges tengely integrációja helyet és költséget takarít meg: A 12 mm átmérőjű tengelyfurat lehetővé teszi a kábel/száloptikai kábel közvetlen áthaladását, csökkentve a külső adapterek számát, valamint csökkenti a rendszer bonyolultságát és a meghibásodási arányt.
Az ultravékony szerkezet alkalmazkodik a nagy igénybevételt jelentő helyekhez: ≤90 mm teljes vastagságával a 30 W-os BLDC motor 60 GL üreges tengelyű lapos hajtóművel beépíthető a berendezésrekeszekbe vagy egy szintbe helyezhető a rögzítési felületekkel, így különösen alkalmas alacsony profilú alkalmazásokhoz, például orvosi képalkotó berendezésekhez és együttműködő robotkötésekhez.
Alacsony zajszint és zökkenőmentes működés: A precíziós köszörülésű és dinamikusan kiegyensúlyozott hajtóművek 50XX dB működési zajszintet eredményeznek, amely alkalmas csendes környezetekhez, például laboratóriumi berendezésekhez és intelligens otthonokhoz.
Nagy hatékonyságú hőelvezetés és hosszú élettartam: A lapos ház növeli a hőelvezetési területet, és hővezető anyagokkal kombinálva a folyamatos üzemi hőmérséklet-emelkedés ≤80℃, élettartama meghaladja a 20 000 órát.
Robotika és automatizálás: Együttműködő robotcsukló modulok, SCARA robotkaros forgótengelyek, automatizált ellenőrző berendezések forgóplatformjai.
Orvosi berendezések: Endoszkóp forgató mechanizmusok, CT képalkotó berendezések meghajtó moduljai, sebészeti robotvégeffektorok.
Precíziós gyártás: SMT elhelyező gép lencsék forgóasztalai, félvezető lapka ellenőrző platformok, optikai mérőberendezések.
Smart Home: Rejtett motoros függönygörgők, intelligens ajtózár-forgató mechanizmusok, precíziós emelőeszközök.
Forgatókönyv-megkülönböztetés: A 30 W-os BLDC motor 60 GL üreges tengelyű lapos sebességváltóval különösen alkalmas olyan forgatókönyvekhez, amelyekben szenzorok, kódolók vagy kábelek forgótengelybe történő integrálását igénylik, elkerülve a külső kábelek összegabalyodását vagy a jel interferenciáját.
Győződjön meg arról, hogy a kimenő tengely és a terhelés koaxialitása ≤ 0,05 mm. Rugalmas tengelykapcsoló ajánlott a középponttól eltérő terhelések pufferelésére. Húzza meg átlósan a rögzítőcsavarokat, ügyelve arra, hogy a nyomaték megfeleljen az előírásoknak (kerülje a helyi feszültségkoncentrációt).
Elektromos csatlakozás: Dedikált BLDC meghajtót kell használni; tilos a közvetlen hálózati csatlakozás.
A Hall jelkábeleket árnyékolni kell az elektromágneses interferencia elkerülése érdekében.
A tényleges terhelési nyomaték ≤ a névleges nyomaték 80%-a, ami lehetővé teszi a start-stop ütések kezelésére.
Kerülje az éles hajlításokat, amikor a kábeleket az üreges tengelyen keresztül vezeti át; rugalmas kábelek használata javasolt.
3 havonta ellenőrizze a zsír állapotát (csak szakszerű szétszerelés). Ne nyissa fel a fedelet, hacsak nem sérült a tömítés.
Vákuumcsomagolás alumíniumötvözet raklappal a biztonságos rögzítés érdekében, valamint külső EPE gyöngypamutréteggel és méhsejt-kartondobozral védett, hogy megakadályozza az összenyomódást és a deformációt.
Szállítás: A szabványos modellek és a nem szabványos egyedi modellek (például speciális tengelyhosszúságúak vagy feszültségűek) esetén forduljon az ügyfélszolgálathoz. Világszerte támogatjuk a tengeri / DHL / légi fuvarozást.
Q1: Az üreges tengely szerkezete befolyásolja az erőt?
V: A nagy szilárdságú ötvözet anyagok és a szimulációra optimalizált kialakítás révén ellenáll a névleges terhelésnek, de a sugárirányú/axiális erőt nem szabad túllépni az előírások szerint.
2. kérdés: Támogatott az egyéni csökkentési arány?
V: Igen, a testreszabás 5:1-től 200:1-ig érhető el, a minimális rendelési mennyiség 10 egység.
3. kérdés: Vannak korlátozások az üreges tengelyen áthaladó kábelekre?
V: ≤12 mm átmérőjű rugalmas kábelek ajánlottak, hogy elkerüljék a tengelyfurat belső falának merev huzalokkal történő megkarcolását.
4. kérdés: Használható párás környezetben?
V: IP54 védettség, por- és vízálló. Szélsőséges környezetek esetén magasabb védelemre vagy tömítőkezelésre van szükség.
5. kérdés: Hogyan kalibrálható a zárt hurkú vezérlés pontossága?
V: Hall fáziskalibráció és a jeladó origójának beállítása szükséges a meghajtóval együtt. Műszaki kézi támogatás biztosított.
