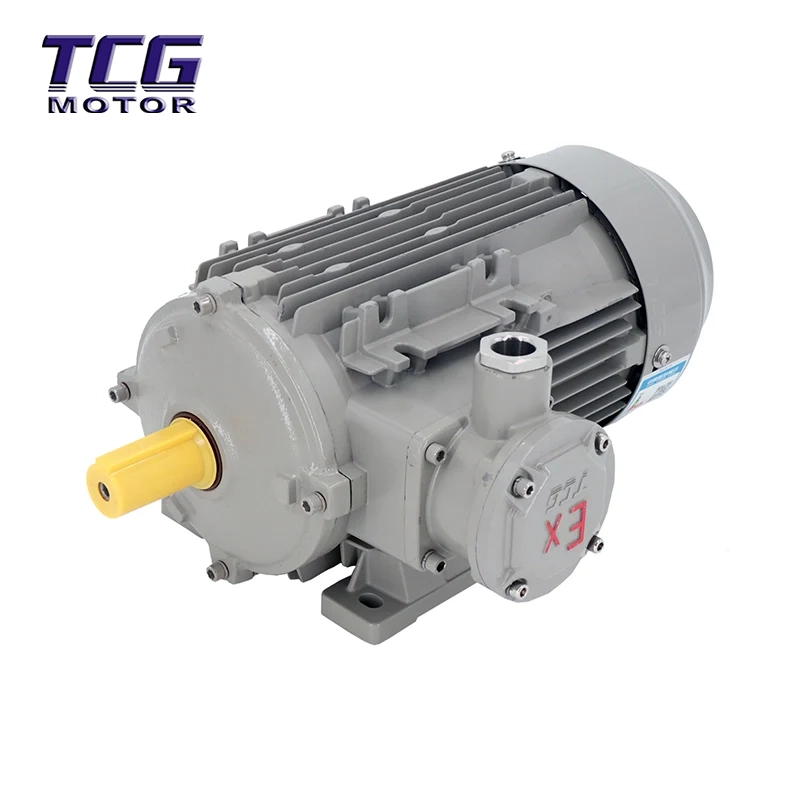

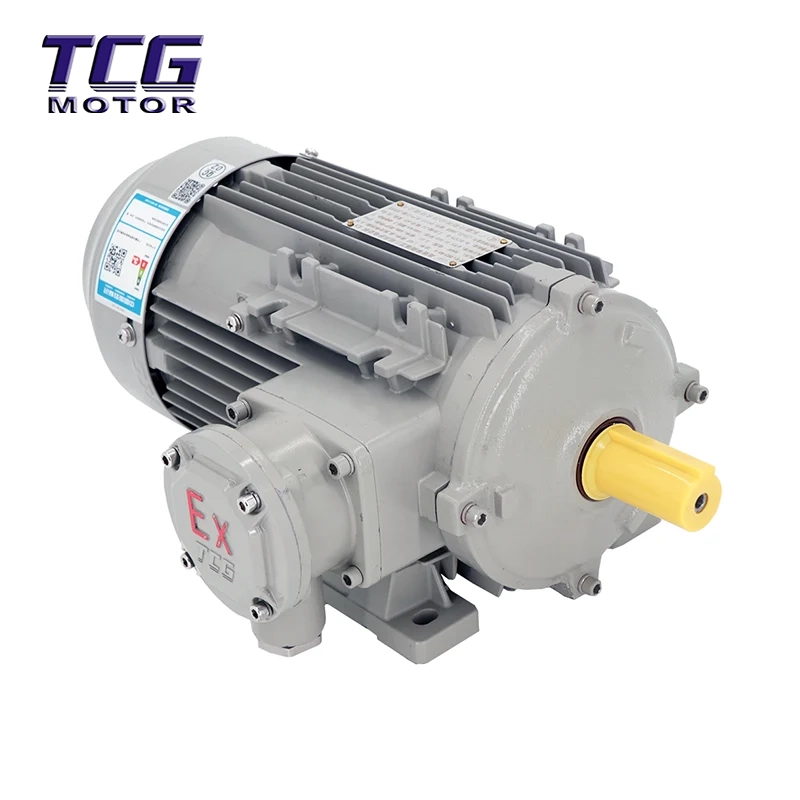

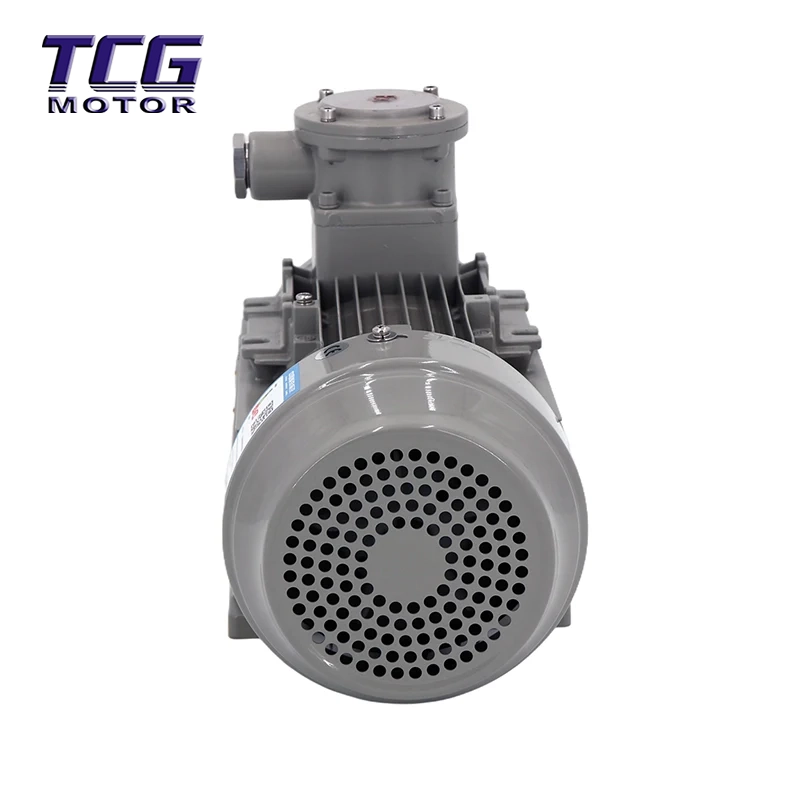

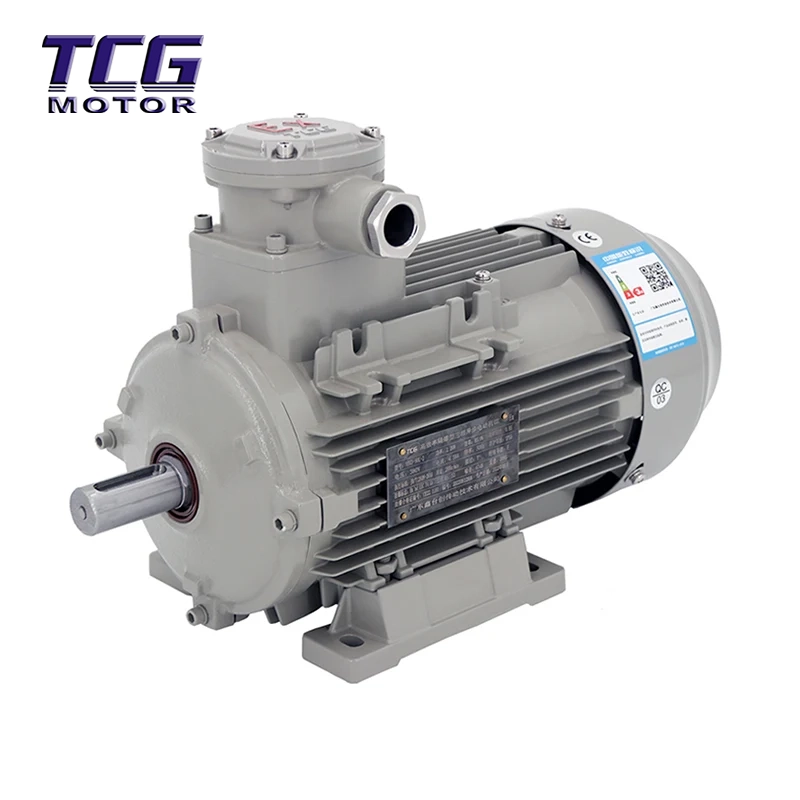

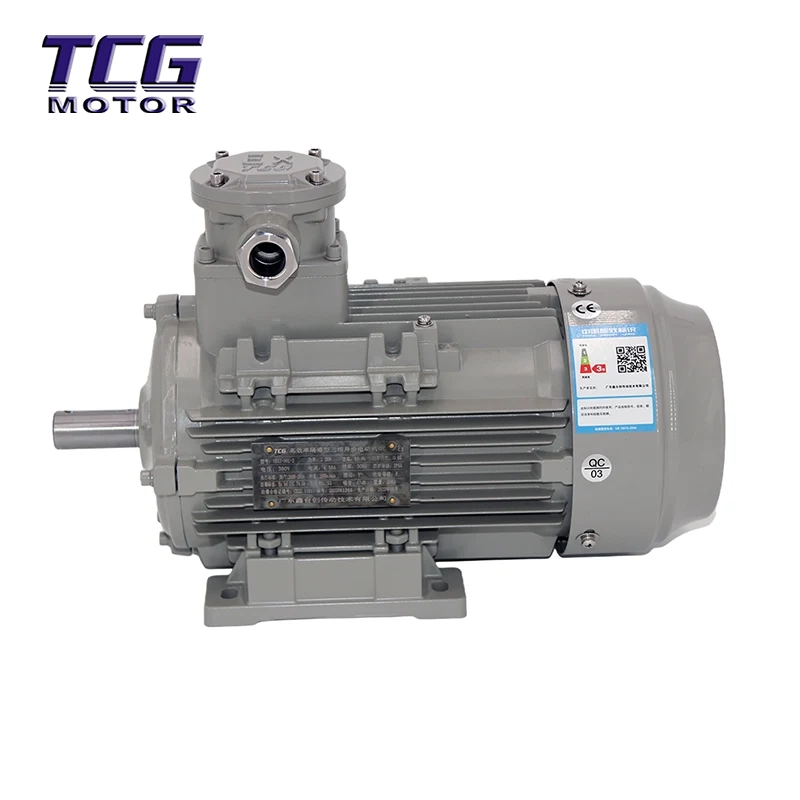

Az Ex d IIC T4 robbanásbiztos motor B3 rögzítő általános hajtóerőként használható olyan berendezésekben, amelyek gyúlékony gázokat vagy gőzök és levegő által alkotott robbanásveszélyes keverékeket tartalmaznak. Főleg a kőolaj- és vegyiparban használják, és széles körben alkalmazzák a textiliparban, a kohászatban, a városi gáziparban, a szállításban, a gabona- és olajfeldolgozásban, a papírgyártásban, az orvostudományban és más iparágakban is.
Az Ex d IIC T4 robbanásbiztos motor B3 Mountin hatékonysági indexe megfelel a GB/T 18613-2020 „Kis és közepes méretű háromfázisú aszinkron motorok minimális megengedett értékei és energiahatékonysági fokozatai” 3. szintjének. Az NSK csapágyakat alkalmazzák.
Az Ex d IIC T4 robbanásbiztos motor B3 rögzítés nagy hatékonysággal és energiatakarékossággal rendelkezik, a nagy hőmérséklet-emelkedési tartalék, a hosszú élettartam, az alacsony vibráció, az alacsony zajszint és a nagy megbízhatóság előnyeivel. Ez az első hazai fejlesztésű, lángálló háromfázisú aszinkron motor alumíniumötvözet házzal. A hagyományos öntöttvas házakhoz képest könnyebb, kompaktabb és kifinomultabb megjelenésű.
Igény szerint opcionális kiegészítő felszerelések, például tekercs hőmérséklet-érzékelők, csapágyhőmérséklet-érzékelők, hőmérséklet-távadók és fűtőtestek is biztosíthatók.
Modell: YBX3 sorozatú háromfázisú aszinkron motor
Teljesítmény: 0,18 kW-tól 315 kW-ig
Állórész pólusai: 2P, 4P, 6P, 8P
Beépítési mód: B3, B5, B14, B35
YBX3 sorozatú, nagy hatékonyságú, lángálló háromfázisú aszinkron motor
A robbanásbiztos „Exd” motor a lángálló motorok egyik fajtája. Alapelve, hogy azokat az alkatrészeket, amelyek szikrát, ívet vagy veszélyes magas hőmérsékletet generálhatnak normál működés közben, lángálló burkolatba kell helyezni. A burkolat képes ellenállni a belső nyomásnak anélkül, hogy megsérülne, és biztosítja, hogy amikor a belső láng átterjed a réseken, az energia olyan szintre csökken, amely nem elegendő a külső légkör meggyújtásához.
A II. osztály további felosztása a következő:
● IIA osztály: jellemző gáz a propán;
● IIB osztály: jellemző gáz az etilén;
● IIC osztály: jellemző gáz a hidrogén és az acetilén.
Az 1. táblázatban találhatók példák a II. osztályú általános gyúlékony gázokra, gőzökre és hőmérséklet-csoportokra.
Megjegyzés: A IIB jelzésű berendezések IIA-t igénylő alkalmazásokhoz is alkalmasak. Az IIC jelzéssel ellátott berendezések IIA vagy IIB igényű alkalmazásokhoz alkalmasak.
A III. osztály további felosztása a következő:
● IIIA osztály: éghető repülõanyagok;
● IIIB osztály: nem vezető por;
● IIIC osztály: vezetőképes por.
Megjegyzés: A IIIB jelzésű berendezések a IIIA követelményt igénylő alkalmazásokhoz alkalmasak. A IIIC jelzésű berendezések a IIIA vagy IIIB követelményeket igénylő alkalmazásokhoz alkalmasak.
| szint | Csoport és hőmérséklet (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | metán, etán-acetát, propán, sztirol, benzol, xilol, toluol, szén monoxid |
Butanol, bután, etanol, propilén, etil-benzol, metanol, propanol |
Ciklohexán, pentán, hexán, heptán, oktánszám, kerozin, dízel, motorbenzin, dekán |
acetaldehid |
| ⅡB | Propargin, ciklopropán, kokszolókemence gáz |
1,2-propilén-oxid, etilén-oxid, etilén |
butiraldehid, akrolein, hidrogén szulfid, dimetil éter, tetrahidrofurán éter |
dietil-éter, tetrafluor-etilén, etil-metil-éter |
| ⅡC | hidrogén | acetilén | ||
Névleges feszültség: 220/380V, 380/660V; (A 380V, a 660V csak 4KW-os és nagyobb teljesítményű motorokhoz használható)
Névleges frekvencia: 50/60Hz
Üzemmód: S1 (folyamatos munkarendszer)
A tengerszint feletti magasság nem haladja meg az 1000 métert
A környezeti levegő hőmérséklete évszakonként változik, beltéri -15~+40°C;
A környezeti levegő maximális relatív páratartalma: a legcsapadékosabb hónap átlagos maximális relatív páratartalma 90%, a hónap átlagos minimum hőmérséklete nem haladja meg a 25°C-ot.
| Nem. | Névleges teljesítmény | Névleges sebesség | Névleges áram (A) | Hatékonyság | Teljesítménytényező | Névleges nyomaték | Zárt rotor nyomaték Névleges nyomaték |
Max nyomaték Névleges nyomaték |
Zárt rotor áram Névleges áram |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Van/In | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Nem. | Névleges teljesítmény | Névleges sebesség | Névleges áram (A) | Hatékonyság | Teljesítménytényező | Névleges nyomaték | Zárt rotor nyomaték Névleges nyomaték |
Max nyomaték Névleges nyomaték |
Zárt rotor áram Névleges áram |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Van/In | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Milyen tanúsítványokkal rendelkeznek robbanásbiztos motorjai?
Robbanásbiztos motorjaink az IEC 60079 és GB3836 szabványok szerint, Ex d IIB T4 / IIC T4 minősítéssel rendelkeznek. Kérésre ATEX, IECEx és CNEX tanúsítványokat is biztosítunk.
2. Kaphatok OEM vagy testreszabott motorokat?
Igen, a Hengfu egy vezető kínai gyár, amely teljes OEM szolgáltatásokat kínál. Támogatjuk az egyedi feszültségeket, tengelyanyagokat (304/316 rozsdamentes acél), speciális festékszíneket, fűtőtesteket, PT100 érzékelőket és egyéb módosításokat, hogy megfeleljenek a projekt követelményeinek.
3. Mennyi az átfutási idő a tömeges rendeléseknél?
Házon belüli gyártású gyártóként a standard átfutási időnk 15–25 nap tömeges megrendelés esetén. A minták 7-10 napon belül elintézhetők. Rugalmas logisztikai lehetőségekkel biztosítjuk az időben történő szállítást.
4. Milyen rögzítési típusok állnak rendelkezésre?
Különféle rögzítési típusokat kínálunk, beleértve a B3-at (lábra szerelhető), B5-öt (karimás), B14-et (falra szerelhető) és B35-öt (kombinált lábkarimát). A B3 típust leggyakrabban ipari alkalmazásokhoz használják.
5. Mi a jótállási időszak?
Szabványos 18 hónapos garanciát biztosítunk a szállítás dátumától számítva, amely kiterjed a gyártási hibákra is. Értékesítés utáni csapatunk távoli műszaki támogatást és alkatrészellátást kínál világszerte.
6. Hogyan biztosítja a termék minőségét és az exportra szánt csomagolást?
Üzemünk ISO9001 tanúsítvánnyal rendelkezik. Szállítás előtt minden motor 100%-os ellenőrzésen esik át. Exporthoz szabványos tengerre alkalmas rétegelt lemez dobozokat használunk, megerősített raklapokkal a biztonságos szállítás érdekében.
