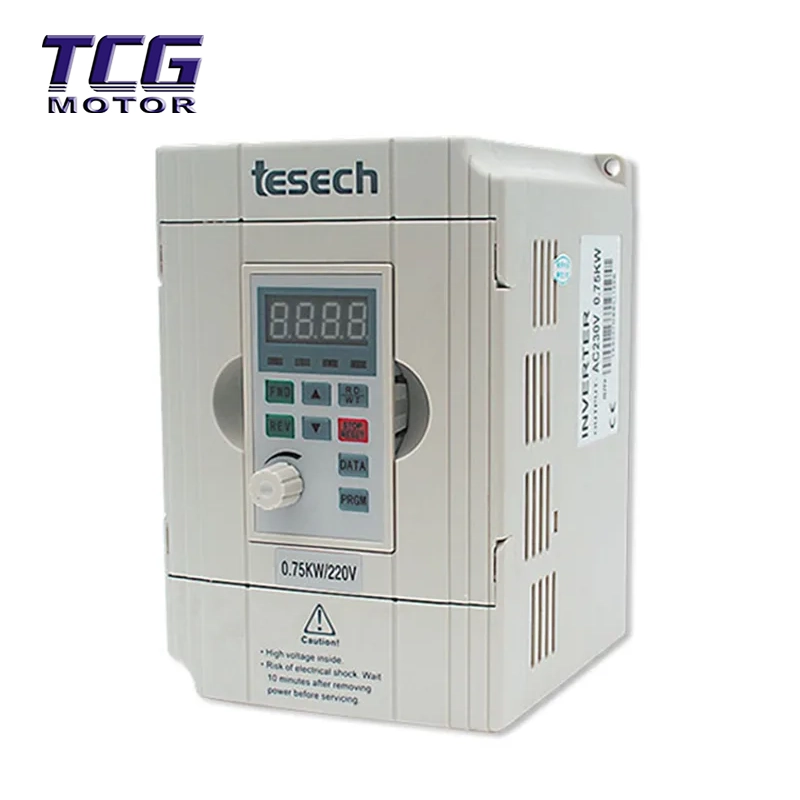

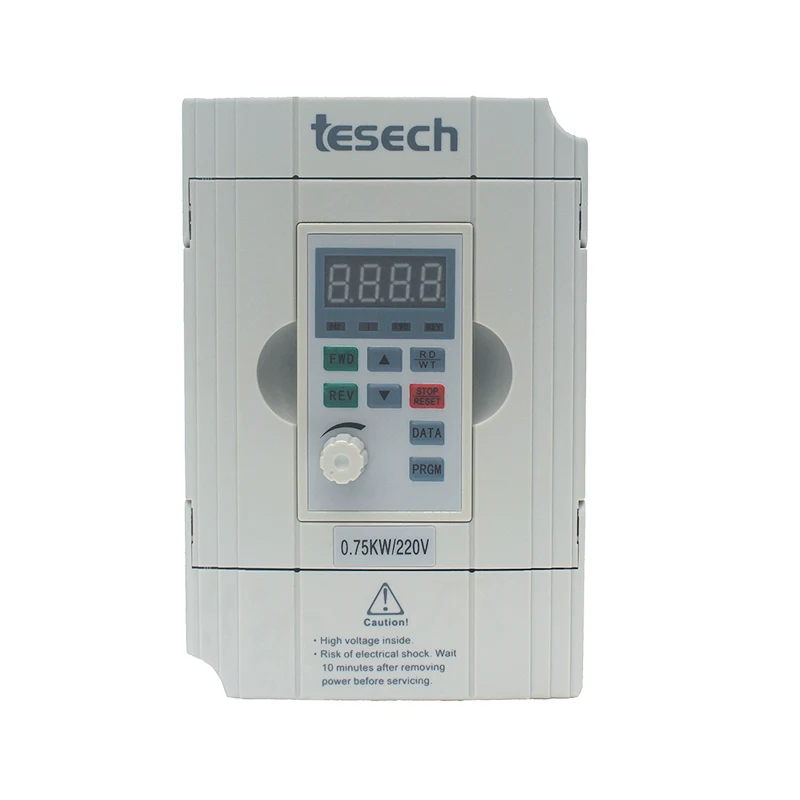

0,75 kW általános célú, változtatható frekvenciájú hajtás

A 0,75 kW-os általános célú frekvenciaváltó jelentős, ipari szintű megkülönböztetett előnyökkel rendelkezik:

Vector mag, nagy nyomaték alacsony frekvencián: Kizárólag az SVC vektorvezérlő algoritmust alkalmazza, és támogatja a motorparaméterek önazonosítását (helyhez kötött/teljes hangolás) még 0,75 kW teljesítmény mellett is. A hagyományos V/F inverterekhez képest stabilabb nyomatékot kínál alacsony fordulatszámon, elkerülve az olyan problémákat, mint a „mozgásképtelenség” vagy a „sebesség-ingadozás”.

Egységes platform az összes teljesítménytartományban: ugyanazzal az ipari vezérlési logikával rendelkezik, mint a közepes és nagy teljesítményű inverterek. Támogatja a PID folyamatvezérlést, a többsebességes programozást (16 sebesség) és az alapvető PLC funkciókat, így akár 0,75 kW-on is összetett automatizált folyamatokat tesz lehetővé, nem csak egyszerű start-stop sebességszabályozást.

Ipari minőségű védelmi kialakítás: A falra szerelhető vas héjszerkezettel (A / M típus) kiváló hőelvezetést biztosít a műanyag héjú mini inverterekhez képest, hatékonyan ellenáll a pornak és az elektromágneses interferenciának ipari környezetben, megbízható, 24 órás folyamatos működést biztosítva.

Teljes portos kommunikáció, jövőbeli skálázhatóság: Szabványos RS-485 kommunikációs interfész (támogatja a Modbus-RTU protokollt), akár egy 0,75 kW-os önálló eszköz is könnyedén csatlakoztatható a gazdaszámítógép-felügyeleti rendszerhez, és interfész van fenntartva az ipari Internet of Things (IIoT) alkalmazások számára.

Termék műszaki paraméterei

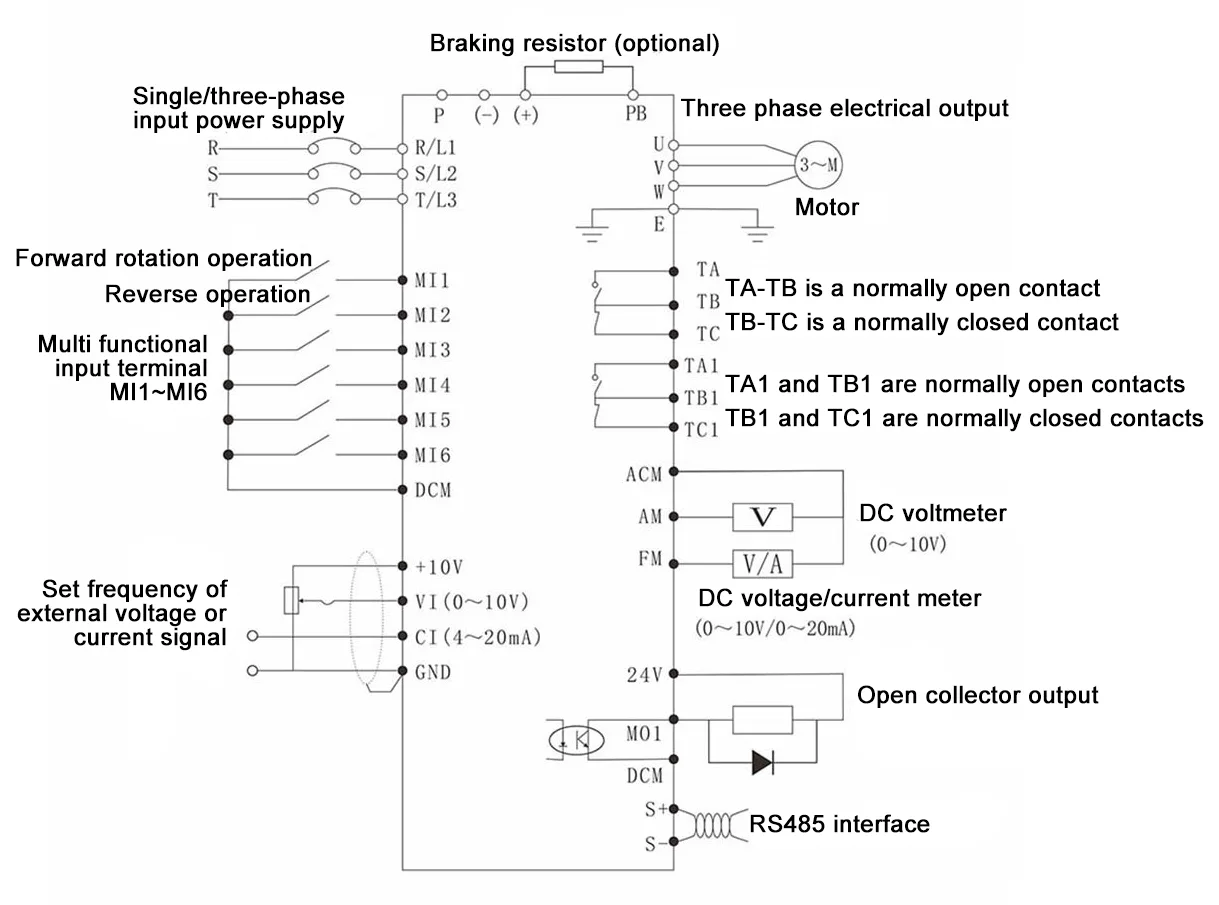

Alapvető kapcsolási rajz

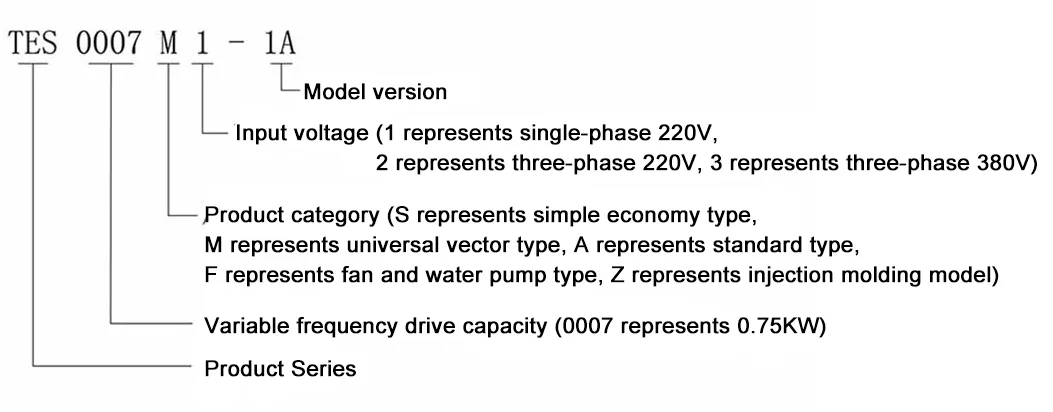

Termékmodell leírása

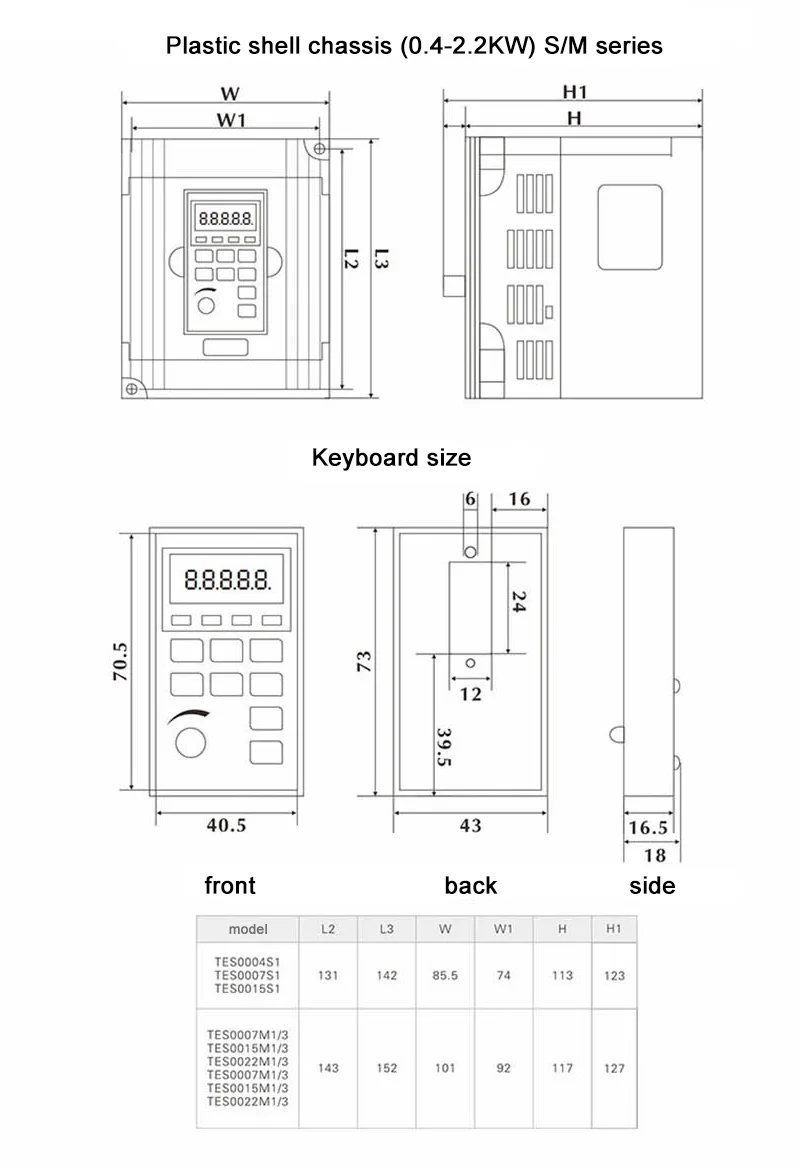

Termékvázlat rajz

Alkalmazási iparágak és forgatókönyvek

A 0,75 kW-os általános célú változtatható frekvenciájú hajtás nagy nyomatékával és nagy megbízhatóságával széles körben használatos a következő területeken:

Precíziós gépek: CNC gravírozógépek, kis csiszológépek, csomagológépek, keverők.

Automatizálási berendezések: Szállítószalagos rendszerek, automata ajtóvezérlő rendszerek, nyomdagépek.

HVAC és vízellátás: Kis központi klímaventilátorok, segédszivattyú vezérlés állandó nyomású vízellátó rendszerekhez.

Textilnyomtatás és festés: Kisméretű húzógépek, tekercselő berendezések (kiváló nyomatékszabályozási képességeinek köszönhetően).

Telepítési és használati utasítások

1. Mechanikai szerelés

Környezeti követelmények: A környezeti hőmérsékletet -10°C és +50°C között, a páratartalmat pedig 90%RH alatt kell szabályozni (nincs páralecsapódás).

Helyfoglalás: Falra szereléshez legalább 100 mm szellőző helyet kell fenntartani a gép felett és alatt. Ne zárja el a levegő bemeneti nyílást.

2. Elektromos csatlakozás

Fő áramkör: Csatlakoztassa a táp bemenetet a tápcsatlakozókhoz (R/S/T), és csatlakoztassa a motort a motorkapcsokhoz (U/V/W). A fordított csatlakozás szigorúan tilos!

Fékezési konfiguráció: A 0,75 kW-os modell jellemzően beépített fékegységgel rendelkezik. Gyors fékezéshez csatlakoztasson egy külső fékellenállást (a P/+ és PB kapcsokhoz csatlakoztatva).

3. Gyors hibakeresési eljárás

1). Paraméter visszaállítása: Állítsa be az F0-27 = 3 értéket a gyári beállítások visszaállításához.

2). Motorparaméterek beállítása: Állítsa az F2-01 (Teljesítmény) F2-05 (Sebesség) értékre a motor adattáblájának megfelelően.

3). Válassza ki a Vezérlési módot: Állítsa be az F0-01 = 0-t a Vector Control (SVC) kiválasztásához, vagy az F0-01 = 2-t a V/F Control kiválasztásához.

4). Paraméter azonosítás (ajánlott): Állítsa be az F2-11 = 2 (teljes hangolás) vagy 1 (statikus hangolás) értéket, és nyomja meg a Run gombot, hogy az inverter automatikusan megtanulja a motorparamétereket.

5). Működési teszt: Az indítást/leállítást a panelen vagy a külső kapcsokon lévő RUN gombbal vezérelheti, és állítsa be a potenciométert vagy a gombokat a frekvencia beállításához.

GYIK

1. kérdés: Beindulhat a 0,75 kW-os általános célú, változó frekvenciájú hajtás nagy terhelés mellett?

V: Abszolút. A 0,75 kW-os általános célú, változtatható frekvenciájú hajtás támogatja a vektorvezérlést (SVC), akár 150%-os indítónyomatékkal. Nagy teljesítményű berendezéseknél, például keverőknél vagy 0,75 kW-os zúzógépeknél javasolt a motor adattáblájának paramétereit az F2 csoportba beállítani, és a motorparaméter-azonosítást az F2-11-ben végezni az optimális alacsony fordulatszámú nyomatékteljesítmény elérése érdekében.

2. kérdés: Ennek az inverternek van beépített fékellenállása?

V: A kézikönyvben szereplő műszaki adatok szerint a 37 kW-os és az alatti modellek (beleértve a 0,75 kW-ot is) beépített fékegységgel rendelkeznek. A felhasználóknak csak külső fékellenállást kell vásárolniuk, és csatlakoztatniuk kell a P(+) és PB kapcsokhoz; nincs szükség további fékegységre, így szerelési költségek takaríthatók meg.

Q3: Hogyan szabályozható a motor előre és hátra forgása?

Többféleképpen szabályozhatja:

Panelvezérlés: Közvetlenül nyomja meg az FWD (előre) vagy REV (hátra) gombot a kezelőpanelen.

Sorkapocsvezérlés: Csatlakoztassa az MIN terminálhoz egy külső kapcsolón keresztül (F5-00 és F5-01 előre/hátra funkcióra kell állítani).

Paraméterváltás: Az F0-09 beállítás közvetlenül módosítja a futási irány parancsot, anélkül, hogy módosítani kellene a motor huzalozását.

4. kérdés: Sok hőt termel a frekvenciaváltó?

V: A 0,75KW-os modell viszonylag kevés hőt termel, de élettartamának biztosítása érdekében függőlegesen kell felszerelni, akadálytalan felső és alsó szellőzéssel. Ha a környezeti hőmérséklet meghaladja a 40°C-ot, javasolt a berendezés leértékelése vagy ventilátor felszerelése a kényszerhűtéshez.
