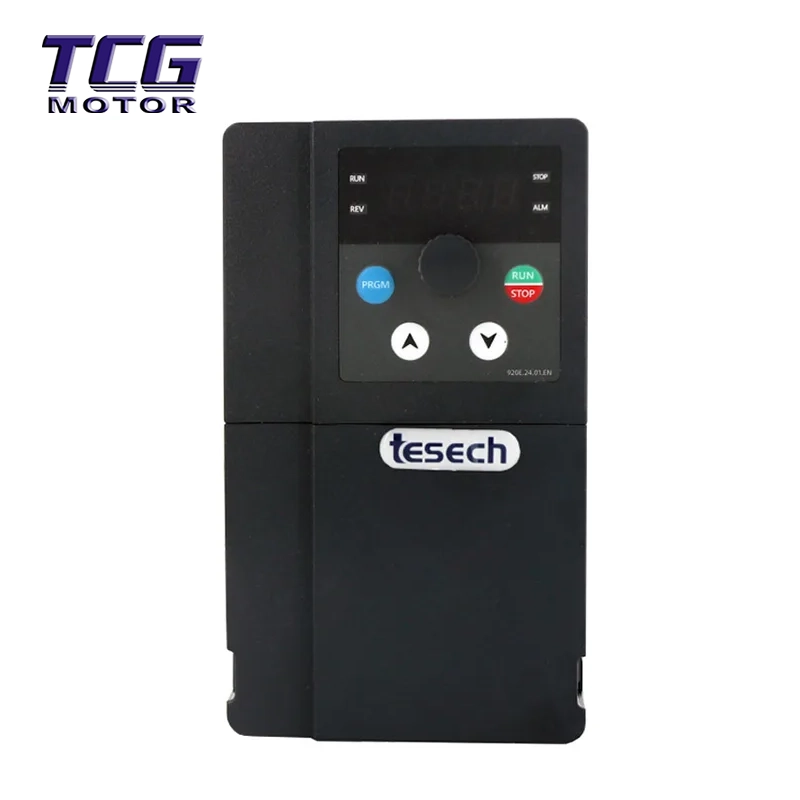

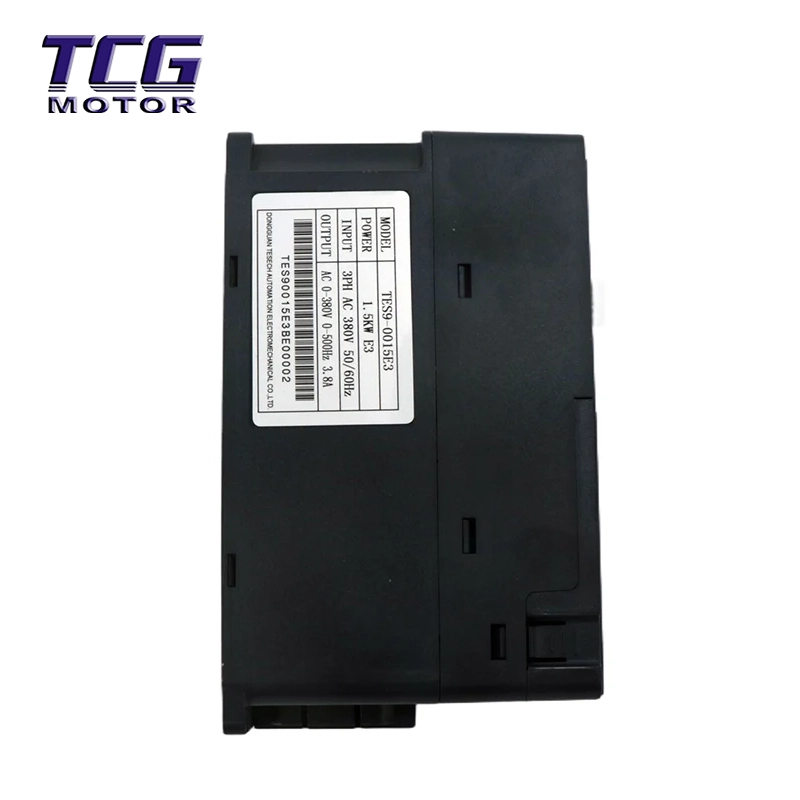

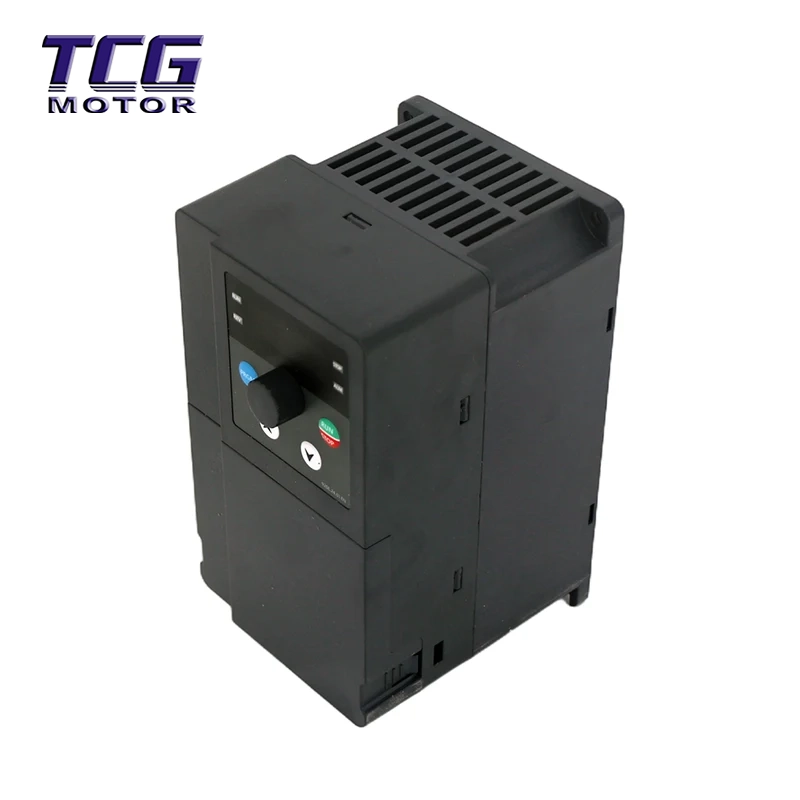

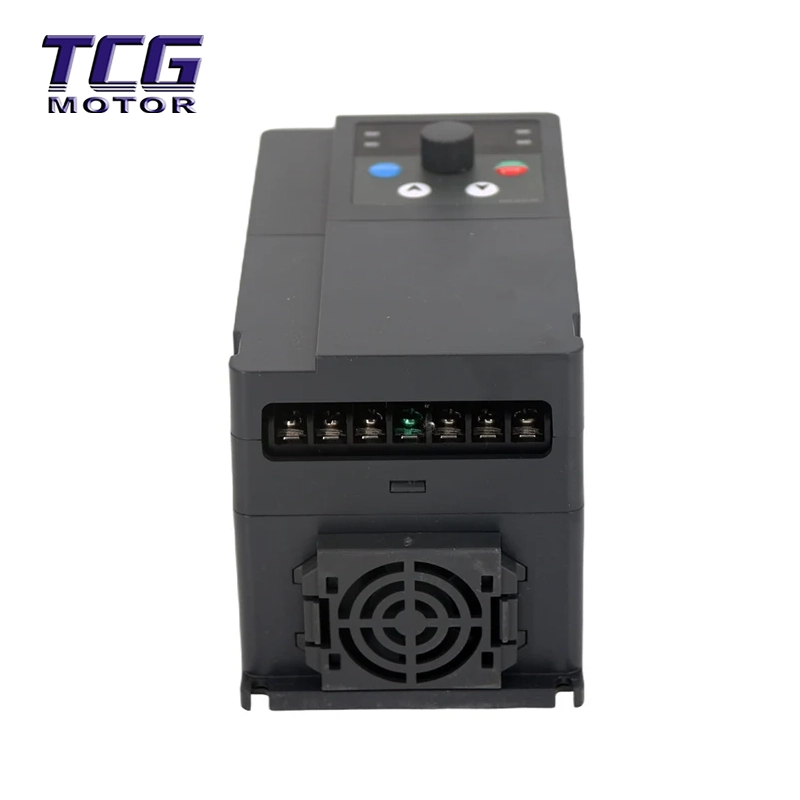

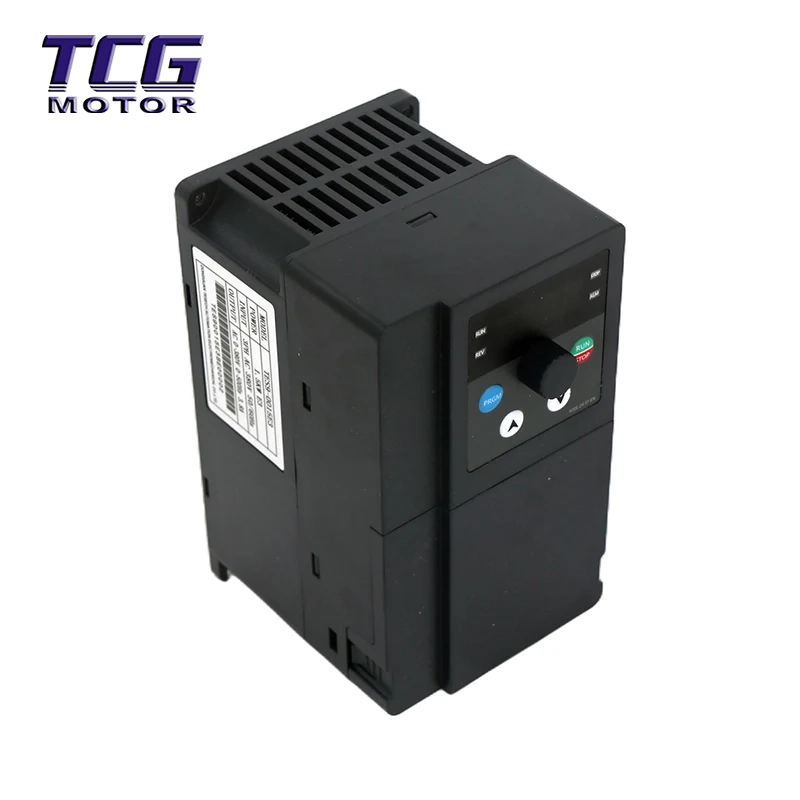

900E sorozatú frekvenciaváltó

A piacon kapható szokásos általános célú frekvenciaváltókhoz képest a 900E sorozatú frekvenciaváltó felülmúlja a vezérlés pontosságát és az intelligens funkciókat:

Kettős üzemmódú vezérlés, kiváló teljesítmény: Kizárólag támogatja az érzékelő nélküli vektorvezérlést (SVC) szinkron motorokhoz, alacsony fordulatszámon is erős indítónyomatékot biztosít, a vezérlési pontosság pedig messze meghaladja a hagyományos V/F vezérlési frekvenciaváltókat.

Intelligens hangolás, egykattintásos illesztés: A motorparaméterek önészlelési funkciójával (statikus/dinamikus azonosítás) felszerelt frekvenciaváltó automatikusan azonosítja a motorparamétereket, így nincs szükség fárasztó kézi számításokra, és biztosítja, hogy a hajtásrendszer mindig optimális illeszkedési állapotban legyen.

Beépített állandó nyomású vízellátás PID: Nincs szükség külső szabályozóra; a beépített átfogó PID logika közvetlenül lehetővé teszi az alvás-, ébresztés- és vízhiány-védelmi funkciókat az állandó nyomású vízellátó rendszerekben, jelentősen csökkentve a rendszer költségeit.

Felhasználóbarát interaktív élmény: Többfunkciós LED-es kezelőpanellel van felszerelve, amely támogatja több paraméter, például frekvencia, feszültség, áramerősség és teljesítmény valós idejű monitorozását, valamint automatikus paraméterváltási kijelző funkcióval rendelkezik, ami megkönnyíti a kezelést és a karbantartást.

Átfogó biztonsági védelem: Több mint 20 hibaészlelő funkcióval van felszerelve, beleértve az inverter egység védelmét, túláram, túlfeszültség, alulfeszültség, fáziskiesés, túlmelegedés és testzárlat, biztosítva a berendezések és a személyzet biztonságát.

Termék műszaki paraméterei

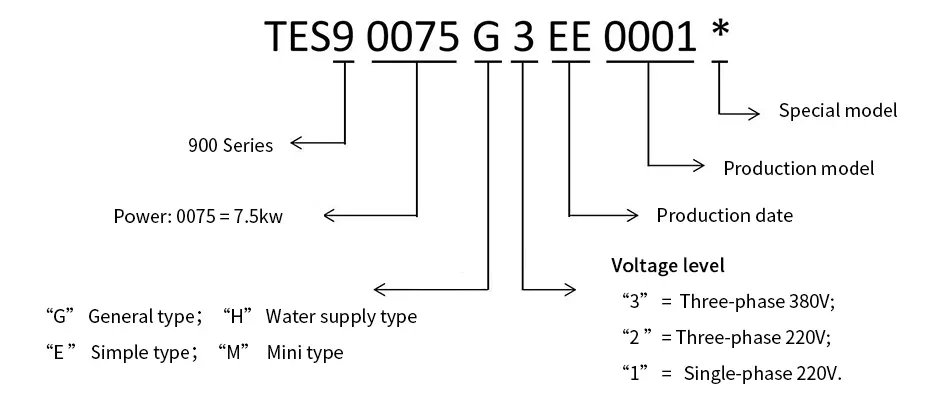

Termékmodell elnevezési szabályok

A 900-as sorozatú frekvenciaváltók elnevezése a következő szabályok szerint történik:

Változófrekvenciás hajtás modelltáblázata

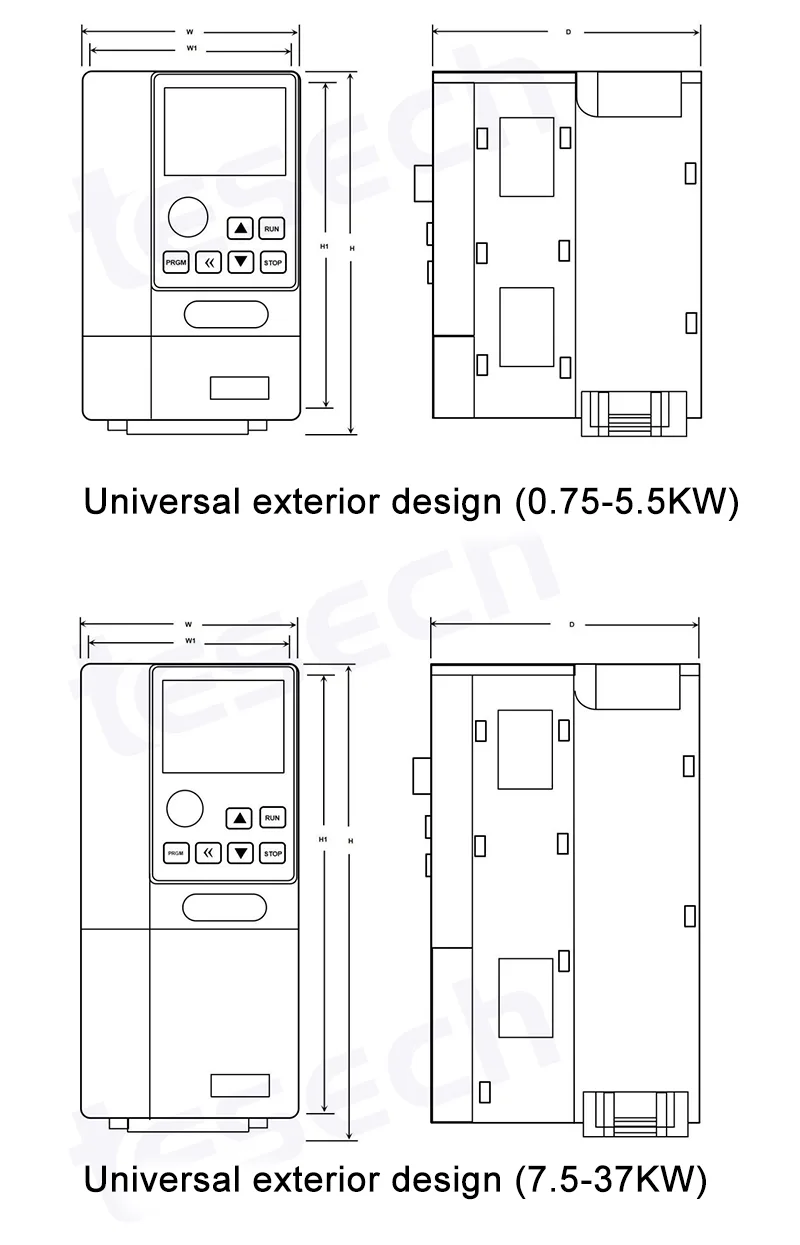

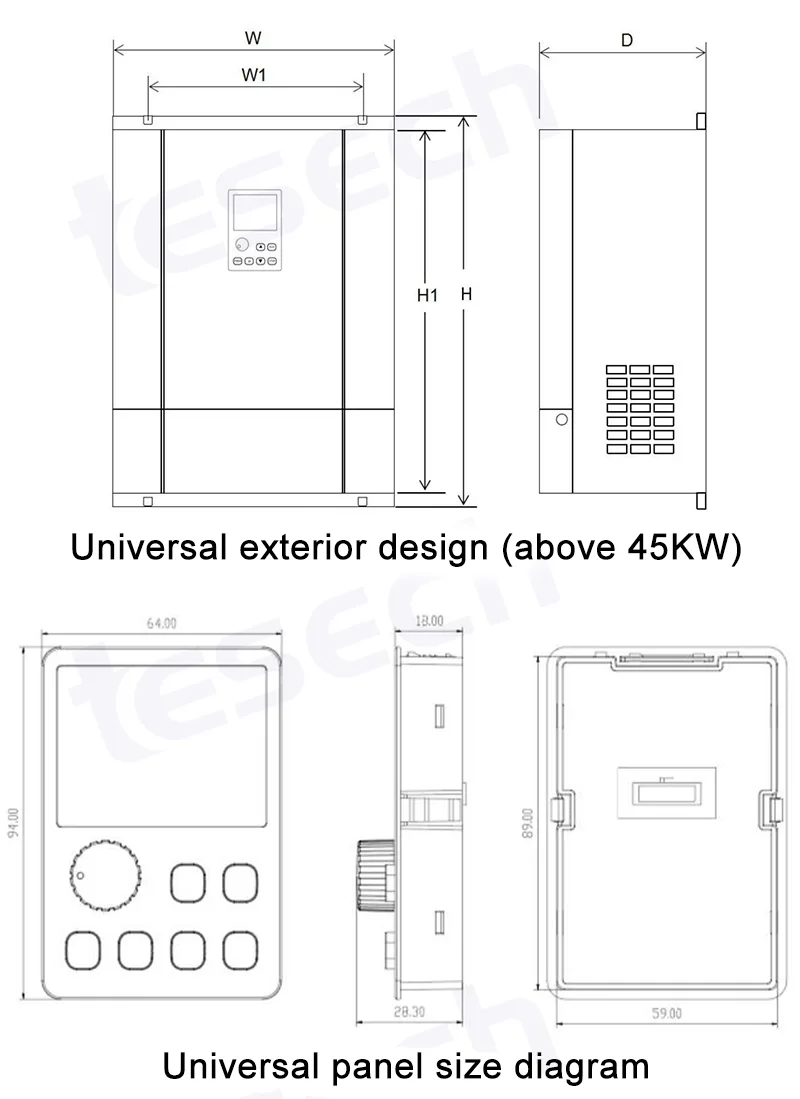

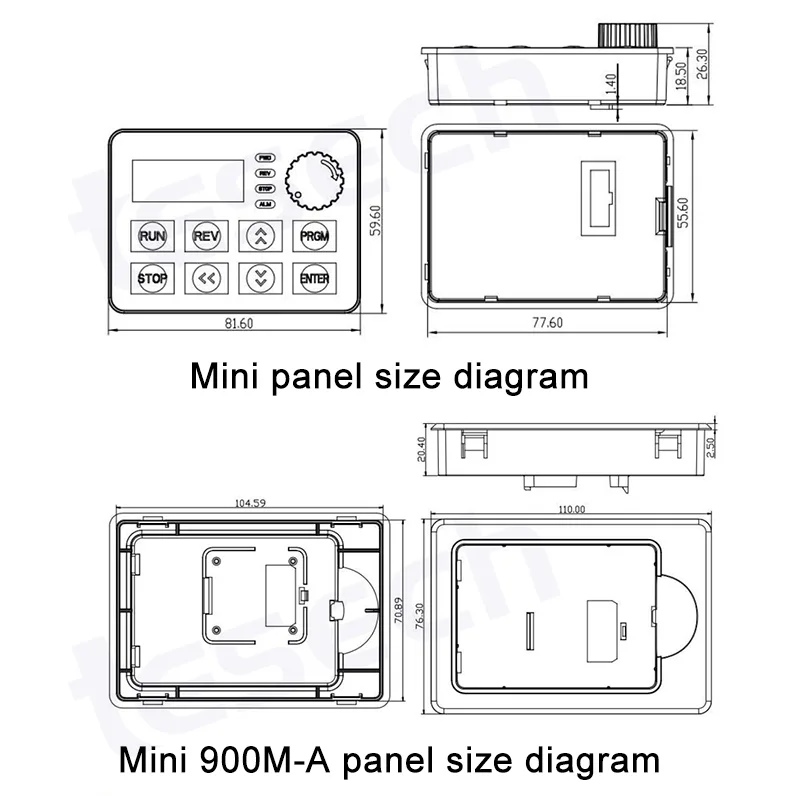

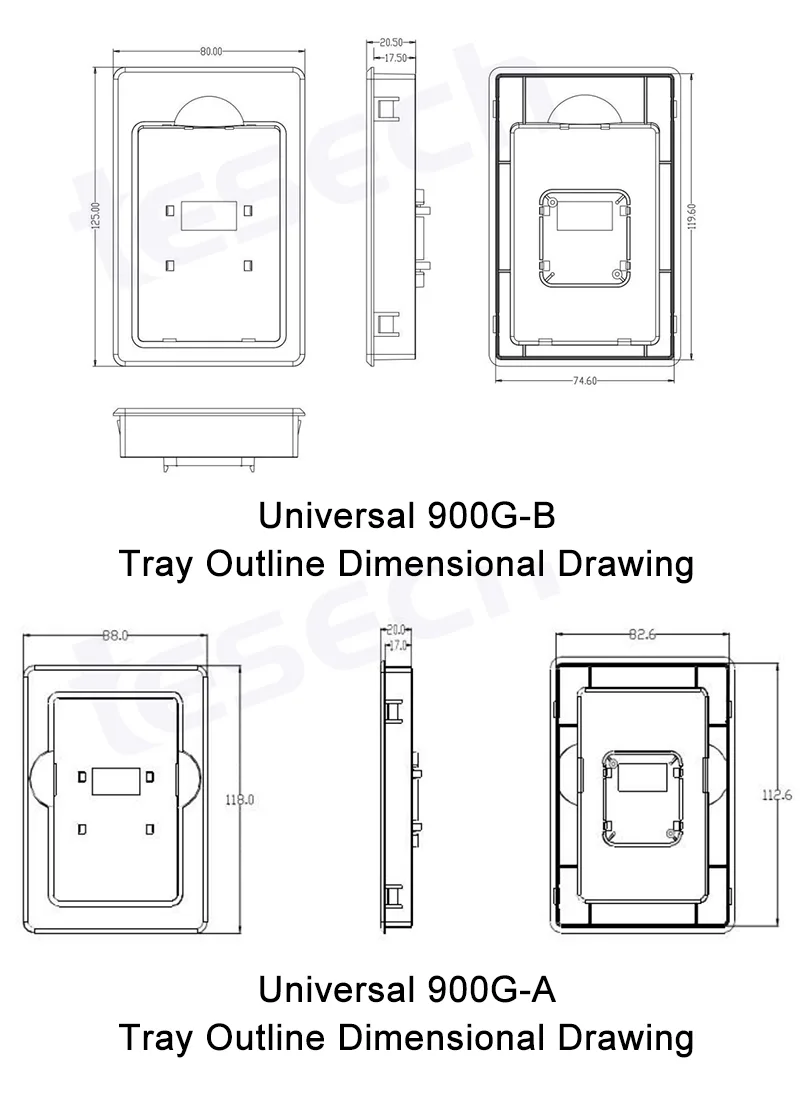

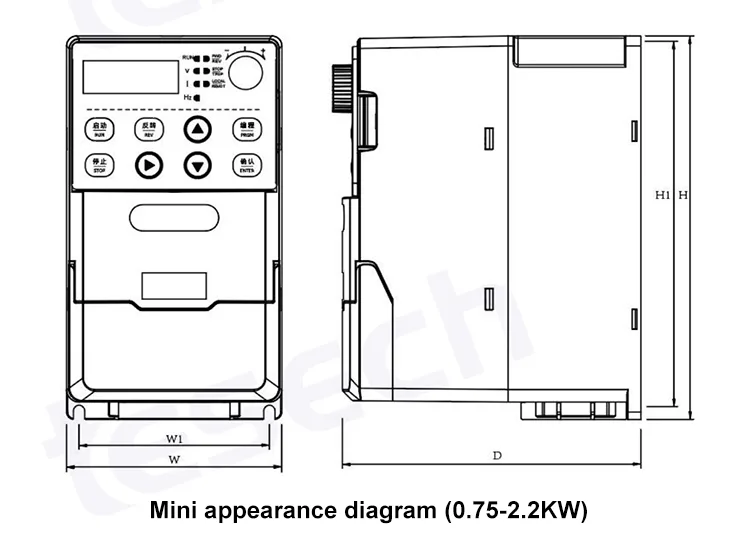

Termék mérettáblázat

Alkalmazási iparágak és forgatókönyvek

A 900E sorozatú változtatható frekvenciájú meghajtó széles teljesítménytartományával és erőteljes vezérlési teljesítményével széles körben használatos a következő területeken:

Vízellátás és HVAC: Állandó nyomású vízellátó rendszerek, központi klíma vízszivattyúk, hűtőtorony ventilátorok.

Ipari gyártás: CNC szerszámgépek, textilipari gépek, nyomda- és csomagolóberendezések, műanyagipari gépek.

Anyagszállítás: szállítószalagok, liftek, keverők.

Speciális alkalmazások: A szinkron motorvezérlés támogatása miatt különösen alkalmas állandó mágneses szinkronmotoros hajtásokhoz, ahol az energiahatékonyság és a méret kritikus.

Telepítési és használati utasítások

1. Mechanikai szerelés

Környezeti követelmények: A telepítési környezet hőmérsékletének -10°C és +50°C között kell lennie, a páratartalomnak 90% RH-nál kisebbnek kell lennie (nincs páralecsapódás), és mentesnek kell lennie korrozív gázoktól és vezetőképes portól.

Helyigény: A hőelvezetés érdekében elegendő helyet kell hagyni az inverter felett és alatt (ajánlott 10 cm-rel felül és 10 cm-rel), és mindkét oldalon legalább 5 cm-es szellőzőréseket kell hagyni.

2. Elektromos csatlakozások

Fő áramkör: Csatlakoztassa a bemeneti kapcsokat (R/S/T) a háromfázisú tápegységhez, a kimeneti kapcsokat (U/V/W) pedig a motorhoz. Szigorúan tilos a tápkábelt véletlenül a kimeneti csatlakozókhoz csatlakoztatni.

Vezérlőáramkör: Több jelbemenetet támogat, beleértve a 0-10 V-os analóg jeleket (AI1), a potenciométereket és a külső kapcsolójeleket (DI1/DI2).

Földelés: Az inverter PE terminálját megbízhatóan földelni kell.

3. Gyors üzembe helyezési eljárás

1). Paraméter visszaállítása: Állítsa be az F0-31 = 1 értéket a gyári beállítások visszaállításához.

2). Motorparaméterek: Állítsa be az F0-00 (teljesítmény), F0-01 (feszültség), F0-02 (áram), F0-03 (frekvencia) és F0-04 (sebesség) a motor adattáblájának megfelelően.

3). Vezérlési mód: Állítsa be az F3-00 = 2-t a szinkron motorvektor-vezérlés kiválasztásához (szükség esetén SVC mód).

4). Paraméter azonosítás: Állítsa be az F0-06 paramétert statikus vagy dinamikus paraméterazonosítás végrehajtásához (vektorvezérléshez).

5). Futtatási parancs: Állítsa be az F0-19 billentyűt a futási csatorna (panel/terminál), az F0-20 billentyűvel pedig a frekvenciaforrás kiválasztásához.

Csomagolási lista és szállítási információk

Csomagolási lista:

o TES 900E inverter főegység × 1

o Falra szerelhető vezérlőpanel (csatlakozókábellel) × 1

o Felhasználói kézikönyv (beleértve a jótállási jegyet) × 1

o Szerelési tartozékok (csavarok/pajzsok) × 1 készlet

Szállítási szabályzat:

o Szállítás a megrendeléstől számított 48 órán belül (ha van raktáron).

o Professzionális logisztikai nyomkövető szolgáltatás.

Csomagolás és szállítás

Csomagolás módja: A csomagoláshoz antisztatikus zacskókat + kemény kartondobozokat, a külső kartonnak pedig nagy szilárdságú hullámkarton dobozokat használnak a biztonságos szállítás érdekében.

Szállítási idő: A szabványos tételeket a megállapodás szerinti határidőn belül szállítjuk; a személyre szabott termékeket a megbeszélt munkanapokon belül szállítjuk.

Logisztikai csatornák: DHL, FedEx, UPS és tengeri/légi árufuvarozási szolgáltatások támogatottak.

GYIK

1. kérdés: Meghajthat a TES 900E állandó mágneses szinkronmotort?

V: Igen. A 900E sorozatú változtatható frekvenciájú meghajtó támogatja az érzékelő nélküli vektorvezérlést (SVC mód) a szinkron motorokhoz. Az F3-00 2-re állítása után, kombinálva az F0-06 paraméterazonosítási funkciójával, tökéletesen tud hajtani egy állandó mágneses szinkronmotort, nagy hatásfokú és nagy nyomatékú vezérlési teljesítményt biztosítva.

2. kérdés: Mit tegyek, ha a panel „Er01” inverter egység védelmi hibát jelez?

V: Az "Er01"-et általában a kimeneti rövidzárlat, földelés vagy a modul túlmelegedése okozza. Ellenőrizze, hogy a motor szigetelése jó-e, és hogy a kimeneti vezeték sérült-e; ellenőrizze, hogy az inverter légcsatornája eltömődött-e, és hogy a ventilátor megfelelően működik-e; Ha a riasztás a külső hibák elhárítása után is fennáll, forduljon a műszaki támogatáshoz a meghajtókártya vagy az invertermodul ellenőrzéséhez.

Q3: Hogyan érhető el az állandó nyomású vízellátási funkció?

V: A 900E sorozatú változtatható frekvenciájú meghajtó beépített nagy teljesítményű PID funkcióval rendelkezik. Egyszerűen csatlakoztassa a nyomásérzékelő jelét az AI1 kivezetéshez, állítsa be az F1-00-at a PID-alapjel kiválasztásához, az F1-02-t pedig a PID-visszacsatolás forrásának AI1-ként való kiválasztásához. Ezután állítsa be az F1-01 célnyomásértékét a csővezeték-hálózati követelményeknek megfelelően.

4. kérdés: A frekvenciaváltó rendszeres karbantartást igényel?

V: Igen. 6-12 havonta javasolt az ellenőrzés. Koncentráljon a por eltávolítására a hűtőventilátorból és a légcsatornákból, ellenőrizze, hogy nincsenek-e meglazulva a belső csavarok, és vizsgálja meg a vezetékek kapcsait égés jeleit keresve. Ha hosszabb ideig (több mint 1 évig) tárolják, használat előtt az előtöltési öregedési kezelést a használati utasítás szerint kell elvégezni.
