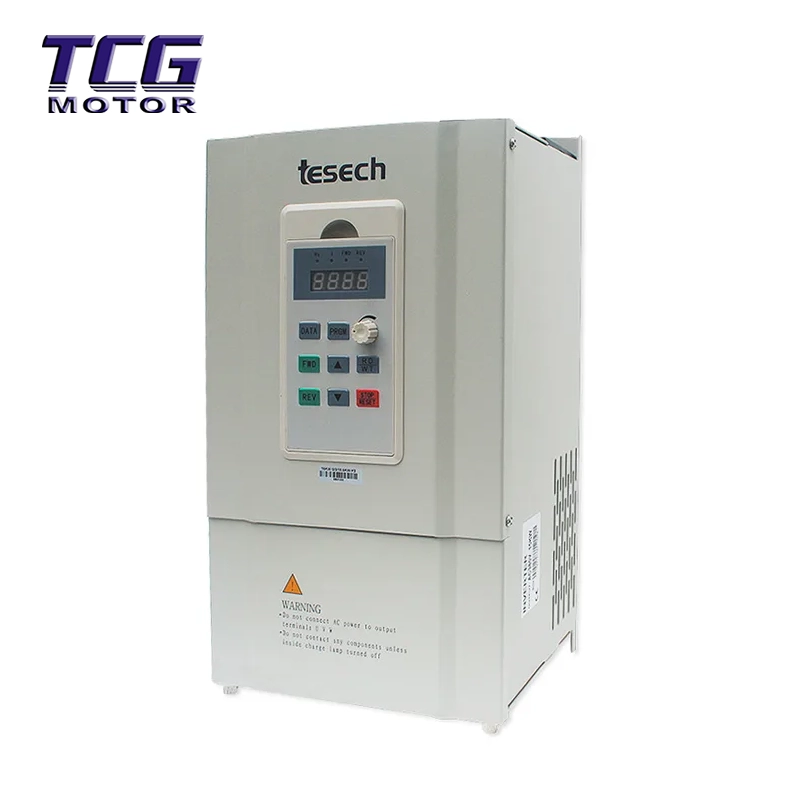

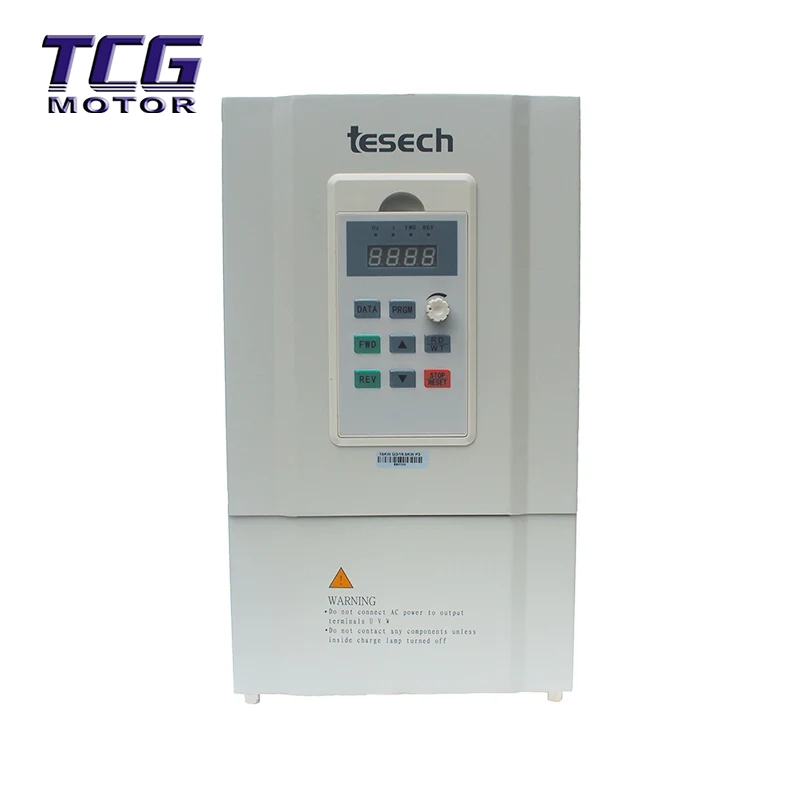

11 kW-os nagy teherbírású, változtatható frekvenciájú meghajtó

A kisebb teljesítményű modellekhez képest a 11 kW-os nagy teherbírású, változtatható frekvenciájú meghajtó robusztus vasház-kialakítással, kompaktabb belső alkatrész-elrendezéssel és erősebb elektromágneses interferenciával szembeni ellenállással rendelkezik. Legyen szó nagy bányászati ​​gépekről, magas emelésű vízszivattyúkról vagy összetett gyártósor-hajtásokról, a TES-390 11 kW sziklaszilárd, stabil magteljesítményt biztosít.

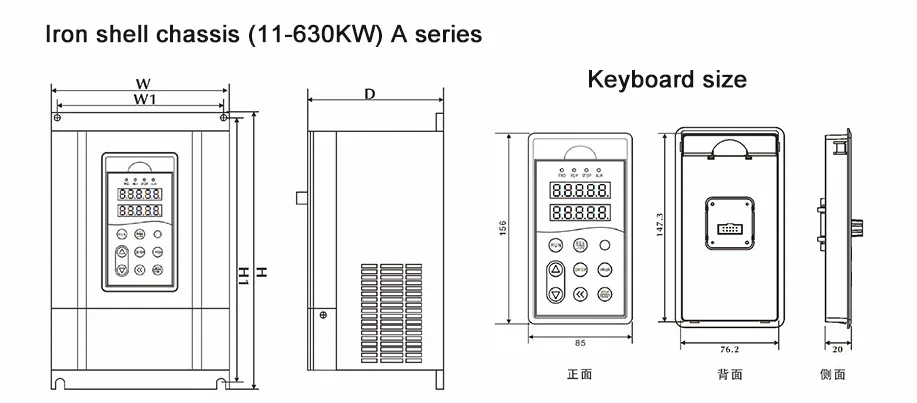

Masszív és tartós vasburkolat:

A 11 kW-os modell teljesen zárt vasházat (IP20) használ. A kisebb teljesítményű modellek műanyag házához képest a vasház hatékonyan véd az erős elektromágneses interferencia (EMC) ellen ipari környezetben, megakadályozza a por közvetlen bejutását a belső áramkörökbe, és optimalizáltabb hőelvezetési csatornával rendelkezik, így alkalmas zord ipari környezetben, például bányákban és öntödékben.

Nagy teljesítményű túláram-kapacitás, zökkenőmentes indítás:

A 11 kW-os motor magas indítóáramának és tehetetlenségének megfelelően ez a modell 200%-os pillanatnyi kioldóáram-képességgel és a névleges kimeneti kapacitás 160%-ával büszkélkedhet, így tökéletesen kezeli az olyan berendezések, mint a törők és kompresszorok nagy igénybevételű indítását, és hatékonyan megelőzi a hamis túláramhibákat.

Független légcsatorna, kényszerhűtés:

A 11 kW teljesítmény jelentős hőt termel. Ez a modell nagy teljesítményű független légcsatornás hűtőventilátorral van felszerelve, amely közvetlenül a szekrény külseje felé vezeti el a forró levegőt. Ez megakadályozza a forró levegő keringését és felhalmozódását a szekrényben, így megoldja a nagy teljesítményű berendezések gyakori túlmelegedési leállásának problémáját magas hőmérsékletű nyári környezetben.

Teljes portbővítés, integrált vezérlés:

A standard konfiguráció számos ipari kommunikációs interfészt (RS-485 Modbus-RTU) és több I/O terminált tartalmaz, amelyek támogatják a többszivattyús ciklusvezérlést (1-től 5-ig) és az egyszerű PLC-programozást. Közvetlenül meghajthat nagyméretű állandó nyomású vízellátó rendszereket vagy automatizált gyártósorokat anélkül, hogy további komplex vezérlőszekrényekre lenne szükség.

Termék műszaki paraméterei

Alkalmazási iparágak és forgatókönyvek

A 11 kW-os nagy teherbírású, változó frekvenciájú hajtás nagy teljesítményével és nagy megbízhatóságával széles körben használatos a következő nehézipari területeken:

Nagy méretű folyadékszabályozás: Magas emelésű vízellátó szivattyútelepek, nagy központi klímaberendezések, szennyvíztisztító levegőztető rendszerek.

Bányászati ​​és építőanyagok: Zúzógépek, golyósmalmok, szalagos szállítószalagok, felvonók.

Ipari gyártás: Nagy légkompresszorok, fröccsöntő gépek hidraulikus rendszerei, acélhengerlő segédberendezések.

Energia- és vegyipar: Nagy keverőtartályok, centrifugák, ventilátor- és indukált szívórendszerek.

Telepítési és használati utasítások

1. Mechanikai szerelés (kritikus lépések)

Függőleges telepítés: A 11 kW-os modell nagy és nehéz, és függőlegesen kell felszerelni egy lapos fémfalra. A fordított vagy vízszintes beszerelés szigorúan tilos.

Hőelvezető tér: A 11 kW-os nagy mennyiségű hőt termel; ≥300 mm-es szellőzőteret kell fenntartani fent és lent (a dokumentum 150 mm-t ajánl, de nagyobb teljesítményű modelleknél több hely javasolt).

Pormegelőzési intézkedések: Magas portartalmú környezetben (például textil- és fafeldolgozás) porszűrőket kell felszerelni, vagy külön zárt elektromos szekrényt kell használni.

2. Elektromos csatlakozások

Fő áramkör: Csatlakoztassa a bemeneti kapcsokat (R/S/T) a háromfázisú tápegységhez, a kimeneti kapcsokat (U/V/W) pedig a motorhoz. Szigorúan tilos a tápegységet a kimeneti kapcsokra csatlakoztatni!

Fékező egység: A 11 kW-os modellben nincs beépített fékegység (külső egység szükséges). Ha gyors leállításra van szükség, külső fékegységet és fékellenállást kell csatlakoztatni (kötni a P/+ és PB sorkapcsokra).

Reaktor: A teljesítménytényező javítása és a nagy felharmonikusok kiküszöbölése érdekében javasolt a tápoldalon AC bemeneti reaktort telepíteni.

3. Gyors üzembe helyezési eljárás

Paraméter visszaállítása: Állítsa be az F0-27 = 3 értéket a gyári beállítások visszaállításához.

Motorparaméterek: Állítsa az F2-01 (Tápfeszültség) értéket 11.0-ra, és az F2-03 (áram) értéket a motor adattábláján lévő áramra.

Vektor hangolás: Állítsa be az F2-11 = 2-t (teljes hangolás), nyomja meg a Run gombot, hogy az inverter automatikusan felismerje a motorparamétereket (a terhelést le kell választani).

Működési teszt: Állítsa be: F0-02 = 1 (terminálvezérlés), F0-03 = 2 (AI1 feszültség bemenet), csatlakoztassa a potenciométert a fordulatszám-beállítási tesztek elvégzéséhez.

Óvintézkedések

A gyakori áramkapcsolás szigorúan tilos: A 11KW-os inverter belső kondenzátorai nagy töltőárammal rendelkeznek. Szigorúan tilos működés közben a mágneskapcsolón keresztüli tápfeszültség gyakori lekapcsolása, mivel ez könnyen károsíthatja az IGBT modult. Indítás és leállítás javasolt a vezérlőkapcsokon keresztül.

Nagy távolságú átvitel: Ha a motor távolsága meghaladja a 100 métert, kimeneti reaktort kell telepíteni, hogy megakadályozzuk a kábelelosztott kapacitás által okozott túlzott szivárgási áramot.

Földelési követelmények: A 11 kW-os nagy teljesítményű, változtatható frekvenciájú meghajtónak egypontos földelési módszert kell használnia. A földelő vezeték keresztmetszete ≥ 6 mm² legyen. Szigorúan tilos a földelővezetéket más elektromos gépekkel megosztani.

GYIK

1. kérdés: Milyen szerkezeti különbségek vannak egy 11 kW-os és egy 5,5 kW-os inverter között?

V: A legnagyobb különbség a burkolat anyagában és a hőelvezető rendszerben rejlik. Az 5,5 kW-os és az alatti inverterek jellemzően műanyag burkolatot használnak, és a hőelvezetést a természetes konvekción alapulnak; míg a 11 kW-os nagy teljesítményű, nagy teljesítményű változtatható frekvenciájú meghajtó robusztus vasházat használ, amely nemcsak erősebb elektromágneses interferencia-árnyékolást biztosít, hanem független légáramú hűtőventilátorral is rendelkezik, amely közvetlenül kivezeti a belső hőt a szekrényből, megakadályozva a hőfelhalmozódást nagy teljesítményű működés közben.

2. kérdés: A 11 kW-os nagy teherbírású, változtatható frekvenciájú meghajtóhoz szükség van külső fékegységre?

V: Igen, külsőnek kell lennie. A dokumentáció szerint a 37 kW-os és afeletti teljesítményhez külső fékegység szükséges, de a 11 kW-os modellek jellemzően nem rendelkeznek beépített fékegységgel (vagy ez függhet az adott tételtől; a dokumentáció 37 kW-nál és az alatti teljesítménynél említi a beépített fékezést, de a nagy teljesítményű egységeknél jellemzően külsőre van szükség az üzembe helyezéskor). 11KW-os nagy teherbírású berendezésekhez (például daruk és centrifugák), ha gyors leállításra van szükség, külső fékegységet és hozzáillő fékellenállást (teljesítmény ≥ 2500 W, ellenállás ≥ 43 Ω) kell vásárolni.

3. kérdés: Miért jelent „túlmelegedést” a 11 kW-os inverterem egy ideig tartó működés után?

V: A 11 kW-os inverterek sok hőt termelnek, és a túlmelegedést általában három ok okozza: 1. Eltömődött légcsatornák. Ellenőrizze, hogy működik-e a ventilátor, és nincs-e szösz/por a levegőbemenetnél; 2. Magas környezeti hőmérséklet. Ha a kapcsolószekrény belsejében a hőmérséklet meghaladja a 40°C-ot, szereljen fel légkondicionálót vagy elszívó ventilátort; 3. Sérült ventilátor. A ventilátor külön alkatrész a 11 kW-os modellekhez. Ha a ventilátor nem forog, a gépet azonnal le kell állítani és a ventilátort ki kell cserélni.

4. kérdés: Egy 11 kW-os inverter több motort is vezérelhet?

V: Igen, de egy feltétellel. A 11 kW-os modellek több motor párhuzamos meghajtását támogatják V/F vezérlési módban. Javasoljuk, hogy a teljes áramerősség ne haladja meg a frekvenciaváltó névleges áramának 1,1-szeresét.
