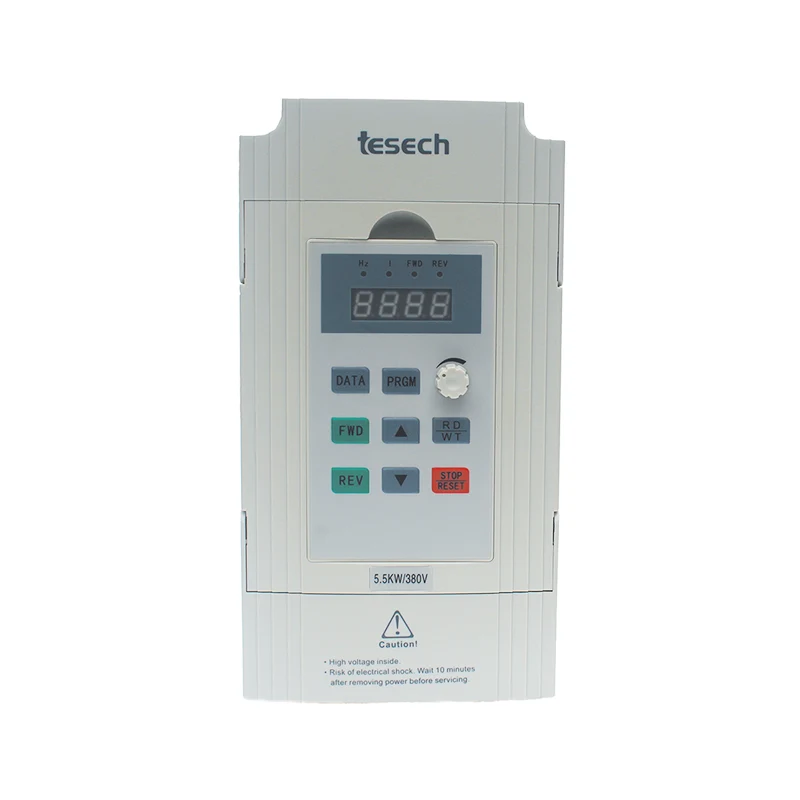

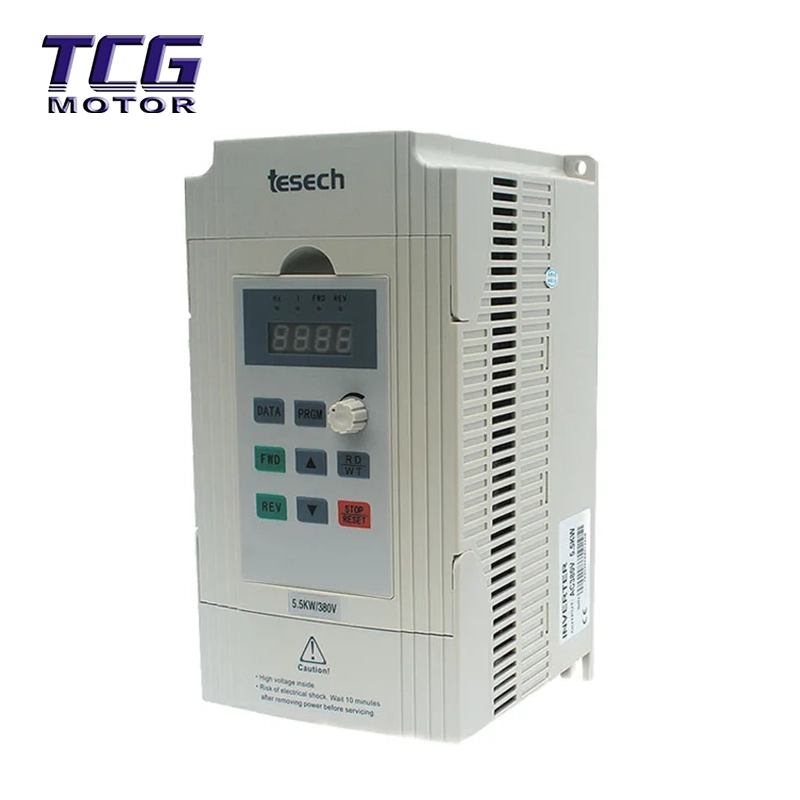

5,5 kW általános célú, változtatható frekvenciájú meghajtó

A kisebb teljesítményű modellhez képest az 5,5 kW-os általános célú, változtatható frekvenciájú meghajtó átfogó fejlesztéseket kínál a hőelvezetési struktúra, a túlterhelési kapacitás és a terminál interfészek terén. Könnyen kezeli a nagy terhelésű indításokat és a kemény ipari környezeteket, így ideális mag a termelési hatékonyság javításához és az energiamegtakarítás eléréséhez.

Nagy terhelésű vektorvezérlés, gondtalan túlterhelés: Támogatja a 150%-os nagy túlterhelési kapacitást (60 másodperc), amely tökéletesen megfelel az 5,5 kW-os motor magas nyomatékigényének indításkor. Legyen szó a keverőgép újraindításáról anyagelakadás után, vagy a felvonó teljes terhelés melletti indításáról, erős indítónyomatékot biztosít, teljesen megoldva az elégtelen teljesítmény miatti kioldás problémáját.

Ipari minőségű szerkezeti kialakítás, továbbfejlesztett hőelvezetés: Az optimalizált független légáramlási kialakítás és a megerősített hűtőborda az 5,5 kW-os teljesítmény által termelt hő kezelésére hatékonyan szigeteli el a port és az elektronikai alkatrészeket, megakadályozza a rossz hőelvezetés miatti túlmelegedési riasztásokat, és stabil, 24 órás folyamatos működést biztosít magas hőmérsékletű környezetben.

Teljes funkcionalitású bővítés és magas szintű integráció: Szabványos RS-485 kommunikációs interfész (Modbus-RTU protokoll), amely támogatja a többszivattyús ciklusvezérlést, a PID állandó nyomású vízellátást és az egyszerű PLC programozást. Az 5,5 kW-os modell gazdagabb I/O port-konfigurációval rendelkezik, így nincs szükség további vezérlő vásárlására az összetett automatizált vezérlőrendszerek közvetlen felépítéséhez.

Beépített fékegység a gyors reagáláshoz: Az 5,5 kW-os és az alatti modellek beépített fékegységgel rendelkeznek (külső ellenállás szükséges). Gyors leállást vagy gyakori előre- és hátrafordulást igénylő gépeknél hatékonyan elnyomja a szivattyú feszültségemelkedését és megakadályozza az inverter meghibásodását.

Termék műszaki paraméterei

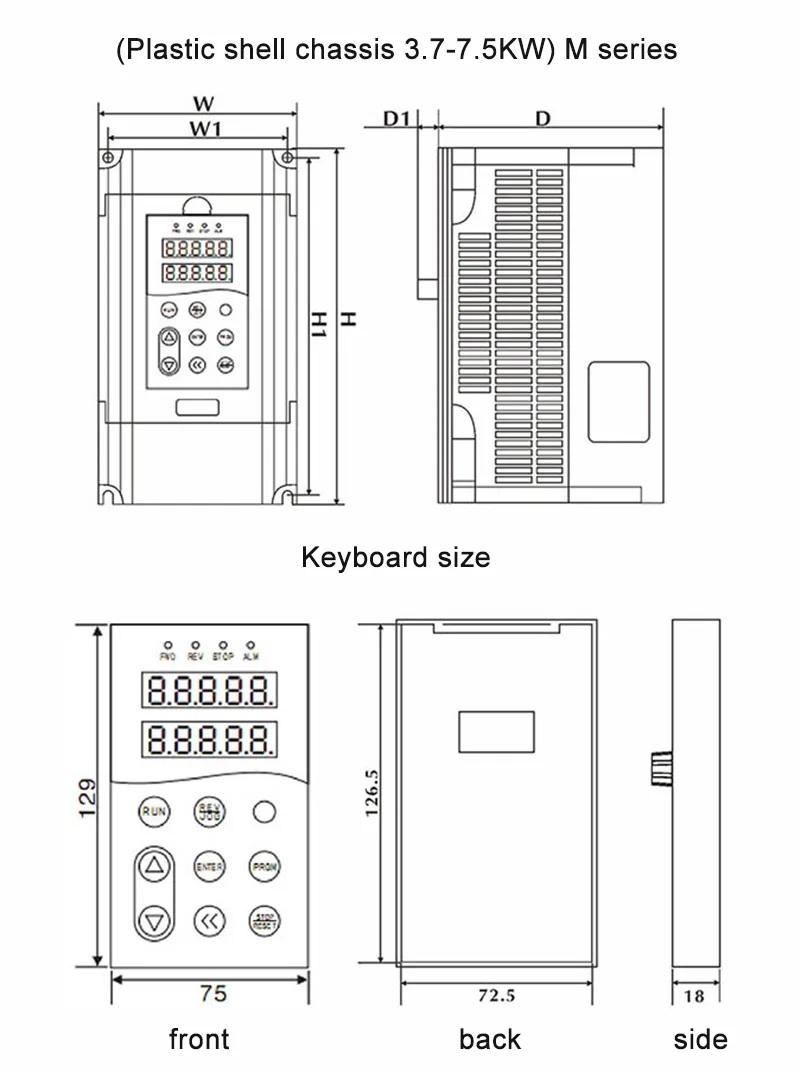

3,7-7,5KW rendszer alváz specifikációs táblázat

Alkalmazási iparágak és forgatókönyvek

Az 5,5 kW-os általános célú, nagy teljesítményű és nagy megbízhatóságú frekvenciaváltót széles körben használják a következő közepes méretű ipari területeken:

Folyadékszabályozás: Közepes és nagyméretű állandó nyomású vízellátó rendszerek, központi klíma keringtető vízszivattyúk, hűtőtorony ventilátorok.

Gépgyártás: CNC szerszámgépek orsóhajtásai, fröccsöntő gépek, extruderek, textilipari gépek.

Anyagszállítás: Szállítószalagok, liftek, keverők, zúzógépek.

Környezetvédelmi berendezések: Szennyvíztisztító levegőztetők, víztelenítő gépek.

Óvintézkedések

Szigorúan tiltsa a megosztott földelést: Feltétlenül kerülje a földelőelektróda megosztását nagy elektromos berendezésekkel, például hegesztőgépekkel és erőgépekkel. A földelő vezetéknek a lehető legvastagabbnak és rövidebbnek kell lennie.

Hosszú vonalú átvitel: Ha a frekvenciaváltó és a motor közötti távolság meghaladja az 50 métert, csökkenteni kell a vivőfrekvenciát (F0-15), vagy kimeneti reaktort kell beépíteni a motor szigetelésének károsodásának elkerülése érdekében.

Porvédelem: Bár az 5,5 kW-os modell jó hőleadású, magas portartalmú környezetben (például textilgyárak és fafeldolgozó üzemek) ajánlott védőhálót beépíteni, vagy külön elektromos szekrénybe szerelni.

GYIK

K1: Meghajthat egy 5,5 kW-os frekvenciaváltó 7,5 kW-os motort?

V: Nem ajánlott. A TES-390 5,5 kW-os frekvenciaváltó névleges kimeneti árama 25 A, míg egy 7,5 kW-os motor névleges árama általában 15 A-17 A körül van (feszültségtől függően). Bár az áramok egyezőnek tűnnek, az inverter kapacitástartalékát 5,5 kW-os motorhoz tervezték. Ha egy 7,5 kW-os motort meghajtásra kényszerítenek, az könnyen elindíthatja a **túláram (OC) vagy túlterhelés (OL)** védelmét az indításkor vagy nagy terhelésű működés közben. Kérjük, mindig kövesse az "inverter teljesítménye ≥ motorteljesítmény" kiválasztási elvet.

2. kérdés: Egy 5,5 kW-os modellhez szükség van külső fékellenállásra?

V: Ha a berendezése nem igényel gyors leállást vagy potenciális energiaterhelést (például emelők), akkor általában nincs szükség fékellenállásra. Ha azonban a berendezés nagy tehetetlenséggel rendelkezik, rövid leállási időt igényel, vagy energia-visszacsatolást igényel, fékellenállást kell csatlakoztatni; ellenkező esetben az inverter **túlfeszültség (OV)** hibát jelez.

3. kérdés: Mi a különbség a hőelvezetésben az 5,5 kW-os és a 0,75 kW-os modellek között?

V: A 0,75 kW-os modell főként a természetes konvekcióra támaszkodik a hőelvezetéshez, míg az 5,5 kW-os modell lényegesen több hőt termel. Ezért az 5,5 kW-os modell alapfelszereltségéhez tartozik egy nagy teljesítményű hűtőventilátor, és javasolt a független légcsatorna-konstrukció alkalmazása a hőtermelő alkatrészek vezérlőkörtől való elkülönítésére, biztosítva a stabil működést nagy poros ipari környezetben is.

Q4: Hogyan lehet megoldani az elektromágneses interferencia problémát, amikor az 5,5 kW-os motor működik?

V: A hosszú, 5,5 kW-os kábelek hajlamosak elektromágneses sugárzást generálni, amely zavarja a kommunikációs berendezéseket. Javaslatok: 1. A tápvezetékeket és a vezérlővezetékeket külön kábeltálcákban vezesse; 2. Használjon árnyékolt kábeleket a vezérlővezetékekhez; 3. Szereljen be bemeneti reaktort vagy EMC-szűrőt az inverter bemenetére (a dokumentum 4.9. szakaszában javasolt).
